comment connecter panneau solaire

Le recours aux énergies renouvelables, comme l’énergie solaire, devient de plus en plus courant pour réduire notre empreinte carbone et diminuer les factures d’électricité. C’est dans ce contexte qu’il est essentiel de comprendre comment installer et câbler un panneau solaire. Que vous soyez novice dans ce domaine ou que vous ayez déjà une certaine expertise, cet article vous fournira des informations clés sur le câblage des panneaux solaires, les différentes méthodes de connexion, ainsi que les composants nécessaires pour assurer une installation efficace et sécurisée. En comprenant les étapes à suivre pour le raccordement d’un panneau solaire, vous serez mieux équipé pour faire face aux défis de l’énergie solaire.

Comprendre les différents types de câblage des panneaux solaires

Avant de se lancer dans le câblage des panneaux solaires, il est crucial de maîtriser les bases des connexions en série et en parallèle, car ces méthodes affectent directement l’efficacité et la production d’énergie de votre système.

Les connexions en série et leurs avantages

Dans un système de câblage en série, vous connectez la borne positive d’un panneau solaire à la borne négative d’un autre. Cette disposition augmente la tension globale tout en maintenant le courant constant. Par exemple, la connexion de quatre panneaux de 12 V en série donnera une tension total de 48 V, ce qui est idéal pour minimiser les pertes sur de longues distances.

Les principaux avantages de ce type de connexion incluent :

• Augmentation de la tension : Cela permet de transporter l’électricité sur de plus longues distances sans pertes significatives de puissance.
• Compatibilité accrue : Les onduleurs fonctionnent souvent mieux avec des niveaux de tension élevés, rendant le système plus efficace.
• Installation simplifiée : En réduisant le nombre de fils, cette méthode rend le câblage plus facile à gérer.

Les connexions en parallèle et leurs applications

Contrairement à la connexion en série, les connexions parallèles rassemblent toutes les bornes positives ensemble et toutes les bornes négatives ensemble. Ce type de raccordement augmente le courant tout en maintenant la tension d’un seul panneau.

Ceux qui doivent gérer des appareils à fort courant ou recharger de grandes batteries trouveront ce type de connexion particulièrement utile. Les avantages incluent :

• Indépendance des panneaux : Si un panneau est partiellement ombragé, cela n’affecte pas l’ensemble du système.
• Sécurité accrue : Les systèmes à basse tension réduisent les risques d’accidents électriques.
• Facilité d’expansion : Le système peut être facilement étendu en ajoutant plus de panneaux sans nécessiter de changements complexes dans le câblage.

Comment installer et brancher vos panneaux solaires

Une fois que vous avez déterminé la configuration de câblage qui convient le mieux à vos besoins, il est temps de passer à l’installation et au raccordement pratique des panneaux. Ce processus peut sembler complexe, mais en suivant quelques étapes simples, vous pouvez assurer un fonctionnement optimal de votre système.

Étape 1 : Équipement et sécurité

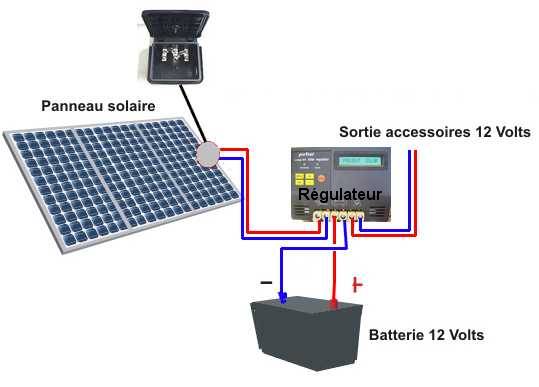

Assurez-vous d’avoir tous les outils nécessaires avant de commencer. Cela comprend des fils, un régulateur de charge, des connecteurs appropriés, ainsi que des équipements de sécurité comme des gants isolants et des lunettes de protection.

La sécurité doit être votre priorité. Vérifiez que vous travaillez dans un environnement sûr, sans humidité excessive et avec un accès facilité à tous vos composants.

Étape 2 : Positionnement des panneaux

Placez vos modules solaires dans un endroit exposé à la lumière directe du soleil. L’orientation est cruciale pour maximiser la capacité de production d’énergie. Prenez le temps d’assurer une fixation solide grâce à un matériel approprié.

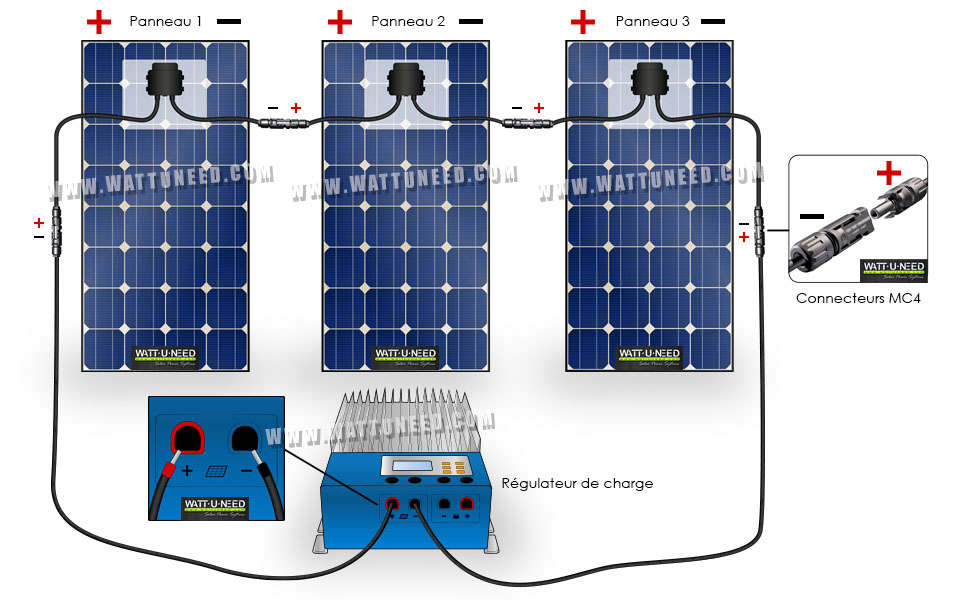

Étape 3 : Raccordement en série

Pour réaliser une connexion en série, commencez par relier la borne positive d’un panneau à la borne négative d’un autre. Répétez ce processus jusqu’à avoir tous vos panneaux connectés. Vérifiez chaque connexion pour vous assurer qu’elles sont solides et exemptes de frottements ou de dégâts.

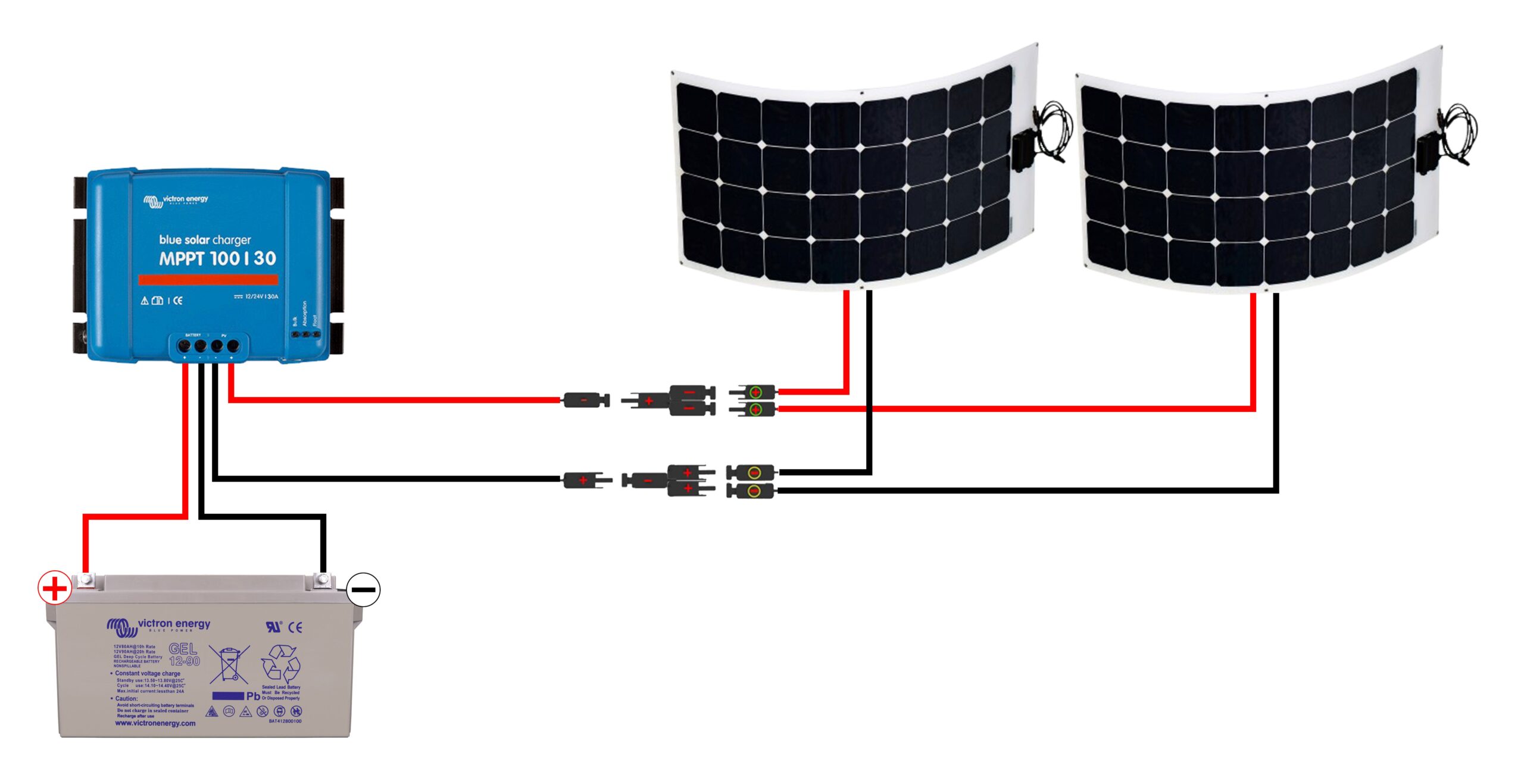

Étape 4 : Raccordement en parallèle

Dans le cas d’un câblage en parallèle, rejoignez les bornes positives de chaque panneau ensemble, puis faites de même avec les bornes négatives. Une fois que tout est connecté, installez des fusibles pour la sécurité et assurez-vous que chaque connexion est bien sécurisée.

Les équipements électriques et leur connexion

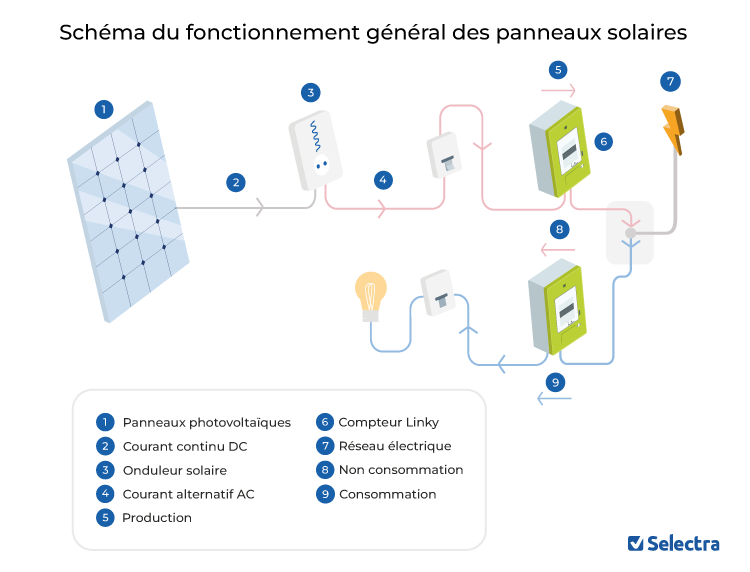

Le choix des équipements est tout aussi crucial que leur installation. Il est essentiel de choisir un inverter panneau solaire adapté pour assurer la conversion de l’énergie générée en électricité utilisable.

Le choix de l’inverter

Il existe principalement deux types d’inverters : les onduleurs de chaîne et les micro-onduleurs. Chaque option a ses propres avantages et inconvénients. Les onduleurs de chaîne sont généralement moins coûteux et conviennent mieux pour les installations à grande échelle. En revanche, les micro-onduleurs offrent une plus grande flexibilité et un meilleur rendement dans des conditions d’ombre variables.

Processus de raccordement à un onduleur

Pour connecter vos panneaux solaires à l’onduleur, commencez par les connexions électriques de vos panneaux, en respectant les spécifications du fabricant. Assurez-vous que les connexions sont bien sécurisées afin d’éviter tout risque d’accident électrique.

Pour plus de détails sur les équipements de câblage, explorez ce guide complet sur le raccordement de panneaux solaires et leurs équipements.

Maintenance et surveillance du système

Une fois que le système est installé, il est impératif de veiller à sa bonne performance. Des vérifications régulières peuvent prévenir des problèmes futurs et garantir une production d’énergie constante.

Pourquoi surveiller votre installation ?

La surveillance de votre réseau solaire vous permettra de détecter les défauts rapidement. En contrôlant les performances, vous pouvez identifier des problèmes tels que des panneaux ombragés ou des connexions desserrées. Utiliser un système de surveillance peut faciliter cette tâche et vous aider à maximiser la production d’énergie.

Guide de maintenance préventive

Il est crucial de suivre certaines pratiques, comme nettoyer régulièrement les panneaux solaires pour enlever toute saleté ou débris. Cela permet d’optimiser la production d’énergie. En outre, vérifiez fréquemment les connexions électriques pour garantir leur intégrité.

Ces étapes de maintenance devraient être intégrées dans un calendrier afin d’assurer que votre système fonctionne à son plein potentiel.
