Branchement d’un panneau solaire en série
Le passage aux énergies renouvelables est non seulement une nécessité, mais aussi une aventure passionnante. Installer un système de panneaux solaires peut sembler déroutant, en particulier lorsqu’il s’agit de comprendre les différentes méthodes de branchement. Parmi elles, le branchement en série se distingue par ses atouts en matière de production d’énergie. Que vous soyez novice ou que vous ayez déjà une certaine expérience, ce guide vous accompagnera dans la maîtrise des spécificités et des avantages de cette technique.
Comprendre le fonctionnement d’un branchement en série
Lorsque l’on parle de branchement en série, il s’agit d’une connexion directe entre plusieurs panneaux solaires. Dans ce type de configuration, chaque panneau est connecté au suivant : la borne positive d’un panneau est reliée à la borne négative du suivant. Ce processus augmente la tension globale du système tout en maintenant le courant constant.
Les bases de l’électricité solaire
Pour bien saisir comment fonctionne le branchement en série, il est indispensable de connaître deux concepts fondamentaux : la tension et le courant. La tension, mesurée en volts (V), est ce qui pousse l’électricité à circuler dans votre installation. Le courant, quant à lui, exprimé en ampères (A), représente la quantité d’électricité circulant.
Les avantages du branchement en série
Une des principales raisons d’opter pour le branchement en série est sa capacité à augmenter la tension. Dans un système où la tension doit être élevée pour alimenter des onduleurs ou réduire les pertes sur de longues distances, cette méthode est idéale. Par exemple, si vous connectez trois panneaux de 12 volts en série, vous obtiendrez une tension totale de 36 volts. Cependant, il est essentiel de garder à l’esprit qu’une ombre sur un seul panneau peut affecter l’ensemble du système. Le branchement en série nécessite donc des précautions particulières pour éviter les problèmes liés à l’ombrage.
Les inconvénients du branchement en série
Malgré ses avantages, le branchement en série présente aussi des inconvénients. L’un des plus notables est la sensibilité aux défaillances d’un panneau. Si un panneau est défectueux ou partiellement ombragé, cela peut réduire la production de l’ensemble du système. De plus, des précautions de sécurité doivent être observées lors de l’installation en raison des tensions plus élevées. Cela implique une réflexion plus approfondie sur le choix des matériaux et des câbles.
Le choix des câbles
Il est crucial d’utiliser des câbles adaptés lors de l’installation. Comme le courant reste constant dans un système en série, vous pouvez utiliser des câbles de section plus petite, ce qui aidera à réduire le coût global de l’installation, tout en gardant le système léger.
Branchement en parallèle : une alternative
En parallèle, chaque panneau fonctionne de manière indépendante. Toutes les bornes positives sont reliées entre elles, de même pour les bornes négatives. Cela signifie que si l’un des panneaux est ombragé, les autres continueront à fonctionner normalement. La tension reste alors identique à celle d’un seul module, mais le courant s’additionne, permettant une sortie d’énergie plus stable et sécurisée pour les installations résidentielles.
Avantages du branchement en parallèle
Le principal avantage d’un système en parallèle est que tous les panneaux sont indépendants. L’impact d’un panneau défaillant est minimisé, ce qui Maximises les performances globales de l’installation. Cependant, le coût des câbles peut augmenter, car des sections plus importantes seront nécessaires en raison des courants plus élevés. C’est un aspect à considérer lors de la planification de votre système.
Quels montages choisir pour votre projet ?
Choisir entre une installation en série et en parallèle dépend en grande partie de vos besoins énergétiques et de votre environnement. Il est prudent d’analyser la configuration de votre espace avant de déterminer la méthode qui vous conviendrait le mieux. Un environnement avec beaucoup d’ombre pourrait favoriser le branchement en parallèle, car cela garantit que l’énergie peut continuer à être produite, même si un panneau est affecté.
Évaluer vos besoins énergétiques
Avant de prendre une décision, il est essentiel d’évaluer pour quelles fonctions vous souhaitez utiliser votre système solaire. Si vos appareils consomment une forte tension, le système en série pourrait être la meilleure option. En revanche, pour les besoins en basse tension, le système en parallèle est plus approprié.
Les combinaisons possibles

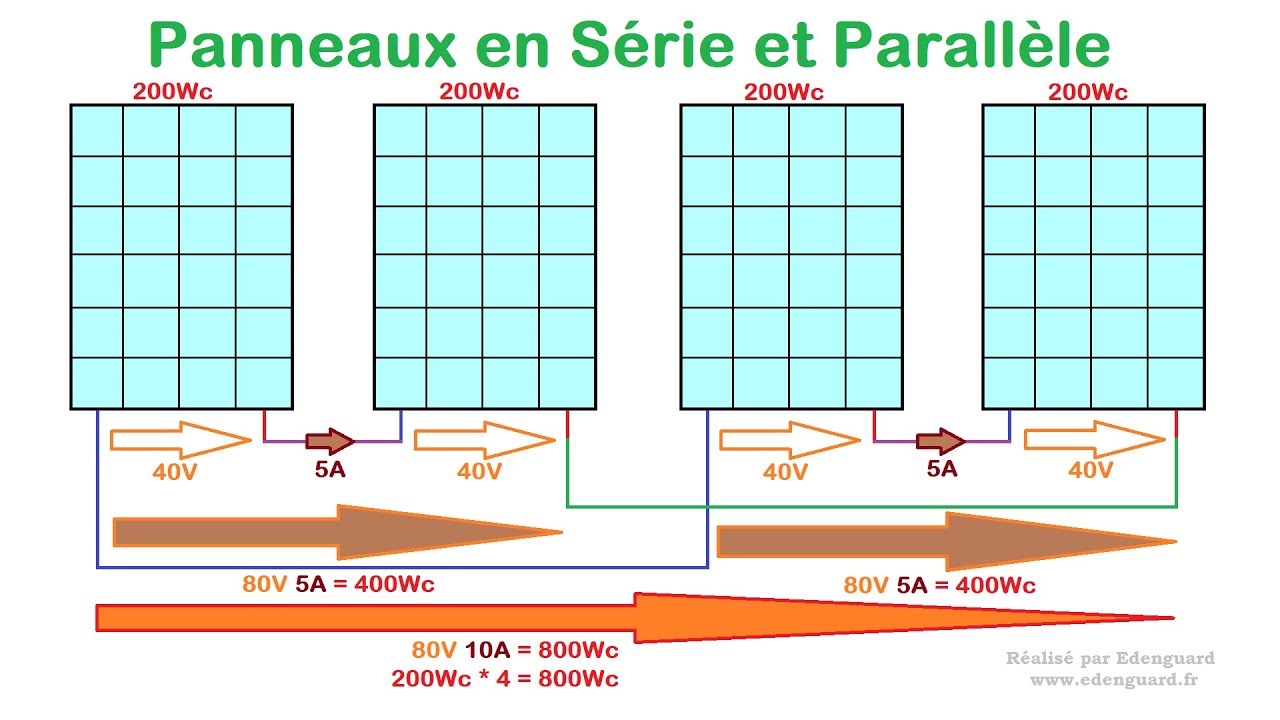

Il est également possible de combiner les deux méthodes. Par exemple, vous pouvez connecter plusieurs panneaux en série et ensuite relier ces groupes en parallèle. Cela vous permet de profiter des bénéfices de chaque méthode tout en minimisant les impacts d’ombre. L’intégration d’une telle solution peut maximiser l’efficacité de votre système tout en répondant à vos besoins spécifiques.
Ressources et assistance pour votre installation
Pour accompagner votre démarche vers les énergies renouvelables, il existe de nombreuses ressources disponibles. Des sites spécialisés tels que branchement panneaux solaires peuvent offrir des conseils très utiles quant aux meilleures méthodes d’installation et aux erreurs à éviter.
Envisagez également de consulter des documents techniques pour une compréhension approfondie des spécificités techniques liées au branchement en série ou en parallèle. Cela peut vous aider à éviter les malentendus courants qui pourraient nuire à la performance de votre installation.
