Tester l’Efficacité des Panneaux Solaires Photovoltaïques

Lorsqu’il s’agit de panneaux solaires photovoltaïques, il est essentiel de s’assurer qu’ils fonctionnent correctement pour maximiser la production d’électricité. Un panneau défaillant peut représenter une perte significative d’énergie et d’argent. Ce guide explorera en profondeur comment tester un panneau solaire, des vérifications visuelles de base aux mesures précises d’électricité, afin de garantir que votre installation photovoltaïque est en parfait état de fonctionnement. Comprendre le fonctionnement et l’entretien de votre système peut aussi vous faire gagner du temps et de l’argent sur le long terme.

État Général du Panneau Solaire

La première étape pour tester votre panneau solaire est de vérifier son état général. Cela implique une inspection visuelle minutieuse pour identifier des défauts visibles.

Inspection du Verre Avant

Commencez par examiner le verre à l’avant du panneau. Il ne devrait pas y avoir de fissures, d’impacts ou de points chauds sur les soudures, souvent visibles sous forme de taches marron. Une telle défaillance dans la surface peut indiquer que le panneau doit être remplacé. Gardez à l’esprit que des défauts non détectés peuvent réduire considérablement l’efficacité de votre installation.

Vérification du Revêtement Arrière

Le revêtement arrière, souvent en Tedlar (polyfluorure de vinyle), doit être exempt de rayures et de trous. Une étanchéité compromise peut entraîner l’oxydation des soudures des cellules, formant des points chauds qui nuisent aux performances du panneau. Assurez-vous que ce revêtement est en bon état pour garantir la durabilité de votre installation.

État de la Boîte de Connexion

Vérifiez également la boîte de connexion. Si celle-ci est cassée ou fondue, il est impératif de débrancher le panneau immédiatement, car cela peut poser des risques de sécurité. Un entretien préventif ici peut éviter des réparations coûteuses à l’avenir.

Mesurer la Tension et le Courant

En cas d’inspection visuelle satisfaisante, la prochaine étape consiste à vérifier si le panneau délivre la bonne tension et courant. Cette opération nécessite l’utilisation d’un voltmètre et éventuellement d’un ampèremètre, si vous êtes en mesure de mesurer le courant produit.

Mesure de la Tension à Vide

Pour mesurer la tension, commencez par couper le sectionneur ou disjoncteur côté panneau. Si ce dispositif n’est pas en place, couvrez le panneau pour bloquer le rayonnement solaire. Débranchez ensuite les câbles aux bornes du régulateur. À l’aide d’un voltmètre, vous allez mesurer la tension au bout de ces câbles. Sous plein soleil, le panneau devrait afficher une tension proche de sa valeur maximale indiquée sur l’étiquette. Notez que cette valeur « à vide » est rarement atteinte en pratique.

Mesure du Courant

Pour mesurer le courant, un ampèremètre est nécessaire. Comme pour la mesure de tension, assurez-vous que les cellules sont exposées au soleil, coupez le disjoncteur, puis déconnectez les câbles. Le courant doit être mesuré en série avec le système, ce qui nécessite une configuration de votre appareil de mesure. Cette vérification vous permettra d’identifier si le panneau fonctionne dans les critères de performance acceptables.

Diagnostic des Panneaux Solaires

Effectuer des diagnostics réguliers de votre système photovoltaïque est crucial. Dans cette section, nous discuterons des outils et méthodes utiles pour garantir que votre installation continue de produire efficacement de l’énergie.

Outils de Diagnostic

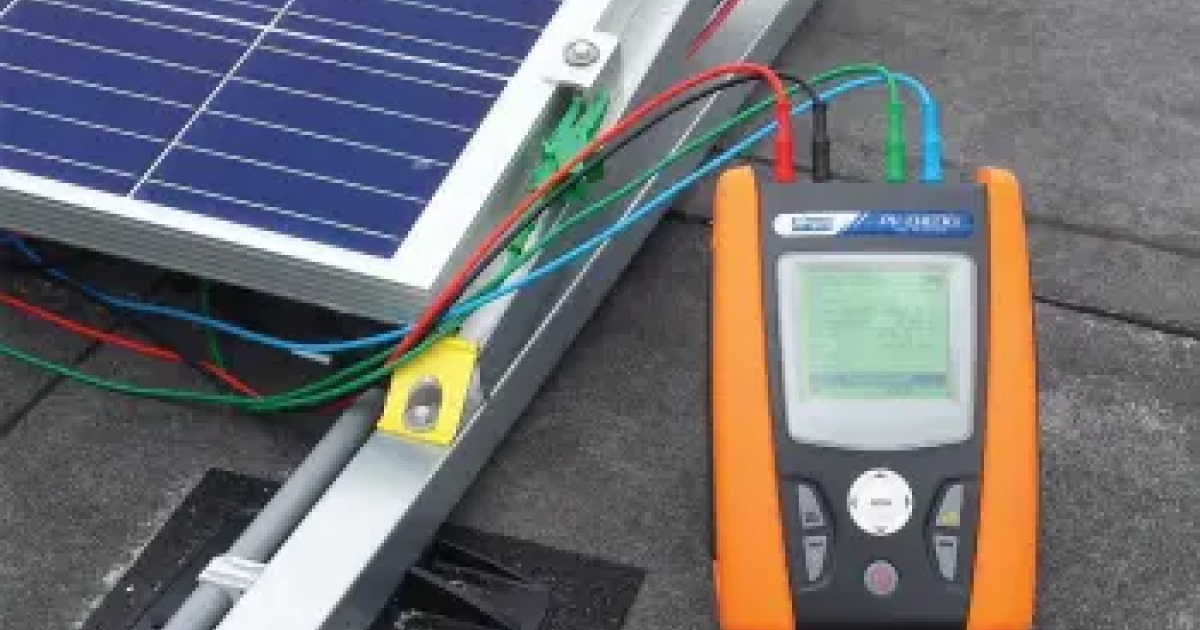

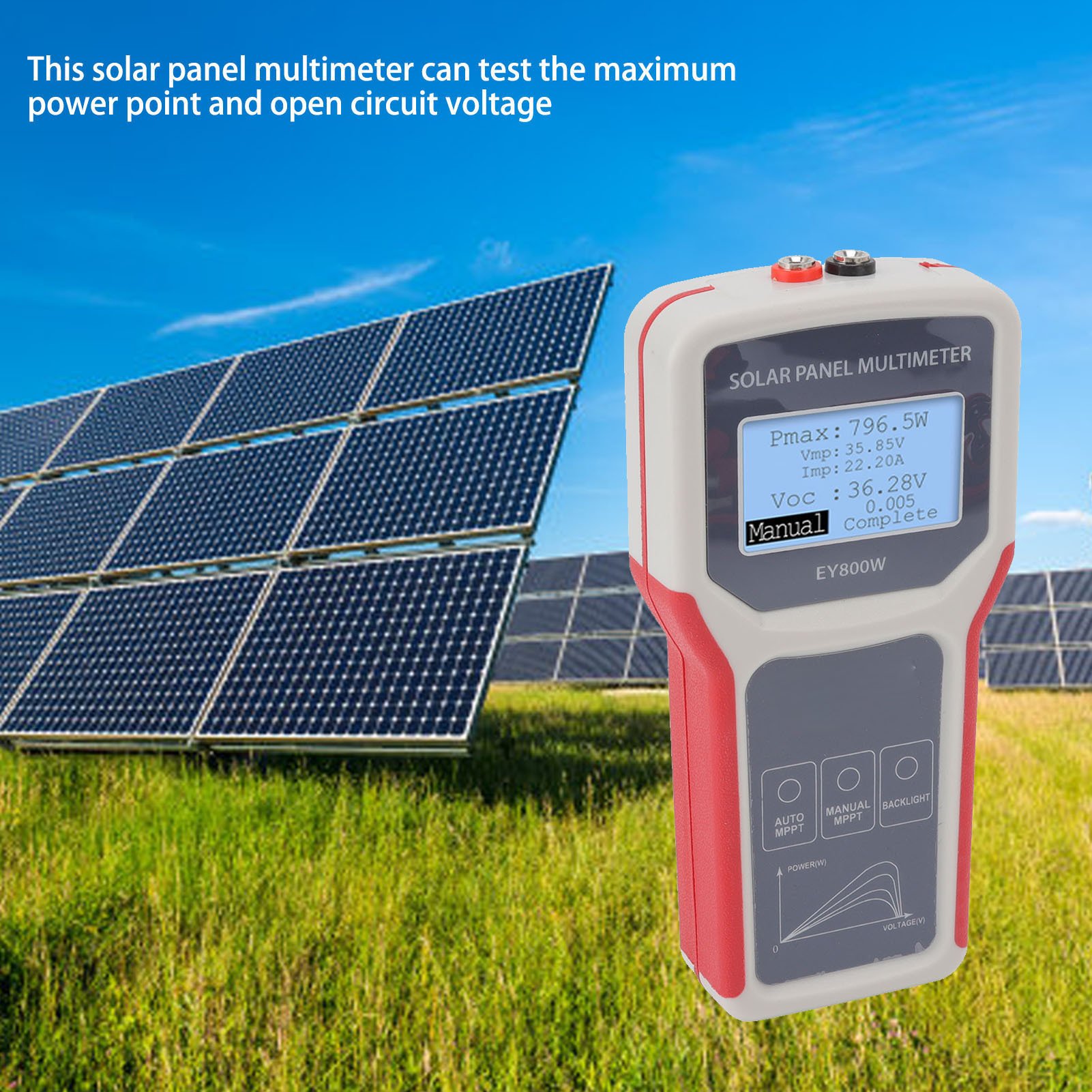

Utilisez des outils comme des multimètres et des analyseurs de performance pour obtenir des données précises sur la production de votre panneau. Certains appareils plus avancés permettent également de suivre l’évolution de la performance à distance, offrant une vue d’ensemble en temps réel sur les opérations de votre installation. Considérez également des plateformes en ligne qui fournissent des analyses approfondies de votre rendement énergétique.

Fréquence des Tests

Il est conseillé de procéder à ces tests au moins une fois par an ou après toute tempête ou événement météorologique majeur. Cela vous permettra de détecter les problèmes dès leur apparition et de prendre des mesures correctives rapidement. Un entretien préventif peut prolonger la durée de vie de votre système et améliorer sa rentabilité.

Interpréter les Résultats

Une fois les tests réalisés, il est essentiel d’interpréter les résultats. Comparez les valeurs mesurées avec les données d’origine fournies par le fabricant pour évaluer les performances de votre panneau. Des valeurs significativement inférieures à celles indiquées signalent qu’il peut y avoir un problème nécessitant une intervention.

Valeurs Normales à Respecter

Les valeurs standards pour la tension de circuit ouvert et le courant de court-circuit peuvent être trouvées sur l’étiquette du panneau. Cela vous fournira des repères clairs pour le diagnostic. Si vous constatez des valeurs qui s’écartent des standards, il est crucial de prendre des mesures adéquates.

Résoudre les Problèmes Détectés

Si des dommages ou des dysfonctionnements sont identifiés, il est recommandé de faire appel à un professionnel pour toute réparation nécessaire. Tenter de résoudre ces problèmes soi-même peut parfois aggraver la situation ou causer des blessures. Des experts peuvent également vous conseiller sur des améliorations possibles pour optimiser votre système.
