Tout ce que vous devez savoir sur le schéma explicatif des panneaux solaires photovoltaïques
Le recours à l’énergie solaire est de plus en plus adopté, et il est essentiel de comprendre les schémas d’installation des panneaux solaires pour maximiser leur efficacité. Un bon schéma d’installation permet non seulement de respecter les normes de sécurité mais aussi d’accroître la performance du système photovoltaïque. Ce guide se veut une ressource complète pour bien appréhender les différentes étapes et composants nécessaires pour une installation réussie.
Évaluer attentivement chaque aspect peut mener à une transformation significative de l’énergie solaire en électricité utilisable. La clarté dans la conception du schéma est donc capitale pour assurer la durabilité et l’efficacité de votre production énergétique.
Identification des composants essentiels
Pour démarrer un projet d’énergie solaire, il est nécessaire d’identifier avec précision les composants qui composeront le système photovoltaïque. Ces éléments principaux comprennent :
Panneaux photovoltaïques
Les panneaux photovoltaïques sont la pierre angulaire de toute installation solaire. Ils captent l’énergie du soleil et la convertissent en électricité. Le choix de panneaux de qualité et leur disposition sur votre propriété influencent directement la quantité d’énergie produite.
Onduleur

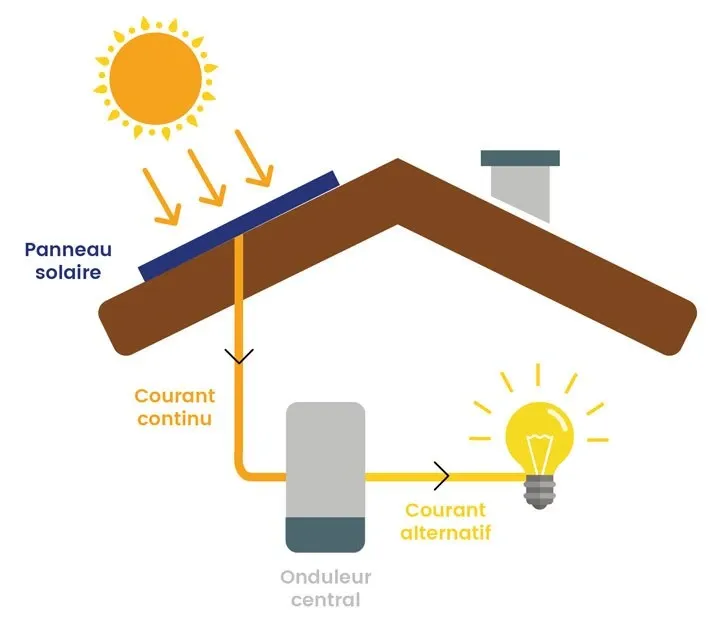

L’onduleur est un autre composant clé. Sa fonction est de transformer le courant continu produit par les panneaux en courant alternatif, qui est le type d’électricité utilisé dans nos foyers. Le choix entre un onduleur centralisé ou des micro-onduleurs dépendra de votre configuration et de vos besoins énergétiques.
Régulateur de charge
Il régule la charge stockée dans les batteries, en évitant les surtensions qui pourraient endommager le système. Il est essentiel si vous décidez d’utiliser une batterie pour stocker l’énergie.
Batteries
Les batteries permettent de stocker l’énergie produite pour une utilisation ultérieure, offrant ainsi plus de flexibilité à votre système.
Tableau de raccordement
Ceci permet d’intégrer votre production électrique au réseau. Son importance réside dans le fait qu’il garantit un fonctionnement cohérent avec le réseau électrique local.
Les panneaux photovoltaïques

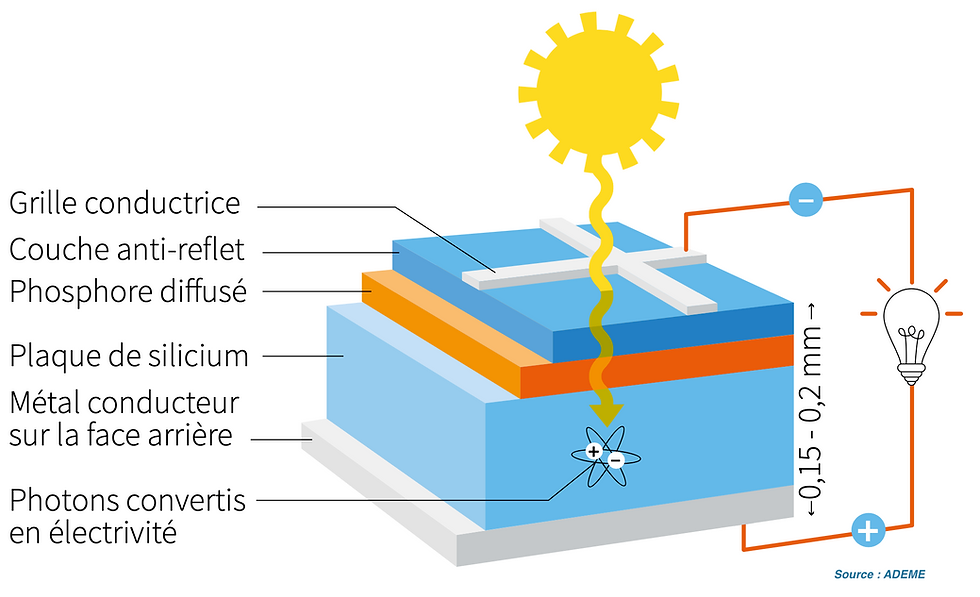

Les panneaux photovoltaïques, souvent fabriqués à partir de silicium, représentent le cœur du système solaire. Ils sont conçus pour capter la lumière du soleil le plus efficacement possible. Pour cela, la performance des panneaux dépend non seulement de leur qualité mais aussi de leur orientation et de leur angle d’inclinaison. Une installation optimale privilégie une orientation plein sud avec un Angle entre 30 et 35 degrés, maximisant ainsi la captation des rayons solaires.
Leurs performances peuvent également être affectées par des ombres portées. Éviter que des arbres ou des bâtiments ne bloquent l’accès à la lumière est crucial pour garantir leur efficacité. Des dispositifs de panneaux de haute performance peuvent limiter ces impacts, mais leur prix peut être plus élevé.
Facteurs influençant l’efficacité des panneaux
L’efficacité d’un panneau photovoltaïque dépend de plusieurs facteurs. L’angle d’inclinaison est un élément majeur. Des études montrent qu’un angle trop faible peut réduire la captation d’énergie. Par ailleurs, les conditions climatiques peuvent également affecter la performance des panneaux. Des températures élevées, par exemple, peuvent diminuer l’efficacité énergétique. En revanche, une faible intensité lumineuse due à de la pollution ou à des jours nuageux a également un impact négatif sur la production électrique.
En analysant ces divers facteurs, vous serez mieux préparé à optimiser votre installation pour maximiser l’énergie générée par vos panneaux.
L’onduleur
Noir en tant que cœur du système, l’onduleur joue un rôle central dans la gestion de l’énergie photovoltaïque. Il permet de transformer le courant continu produit par les panneaux photovoltaïques en courant alternatif que l’on utilise dans les foyers. Les onduleurs centralisés traitent le flux d’énergie provenant de plusieurs panneaux, tandis que les micro-onduleurs, discrètement installés sur chaque panneau, assurent une performance optimale en fonction de l’éclairement. Cette technologie peut significativement améliorer l’efficacité dans des conditions variables.
Choix de l’onduleur
Le choix de l’onduleur dépend de plusieurs critères, notamment la taille de votre installation et le type de panneaux que vous utilisez. Un onduleur centralisé peut convenir à une installation d’envergure, tandis que les micro-onduleurs sont recommandés pour des installations plus petites ou là où l’ombrage est un problème. Il est essentiel de s’assurer que l’onduleur sélectionné soit compatible avec vos panneaux photovoltaïques et qu’il respecte les normes de sécurité.
Définir l’emplacement des panneaux et des équipements
Le choix de l’emplacement est crucial dans le schéma d’installation des panneaux solaires. L’orientation et l’angle d’inclinaison doivent être choisis avec soin pour maximiser la production d’énergie. Un bon schéma d’installation ne doit pas négliger ces paramètres. L’accès à la lumière du soleil sans interruption est également vital ; ainsi, planifier autour de obstacles potentiels comme les arbres ou les constructions environnantes est nécessaire.
Analyse de l’environnement local
Pour assurer la performance de votre système, l’évaluation précieuse de votre environnement local est primordiale. Il faut tenir compte de l’ensoleillement moyen, de la qualité de l’air, ainsi que du climat historique de la région. Ces éléments peuvent influencer la rentabilité de votre installation sur le long terme. Par ailleurs, un environnement pollué peut réduire la performance des panneaux au fil du temps.
Élaboration du schéma d’installation
La création d’un schéma d’installation efficace nécessite une attention particulière. Il doit d’abord décrire avec clarté chaque élément, incluant le plan du site où seront placés les panneaux, le onduleur, et le tableau électrique. Ces détails sont fondamentaux pour éviter tout malentendu durant l’installation.
Étapes de la création du schéma
1. Dessinez le plan du site : Représenter fidèlement votre bâtiment et la disposition des éléments solaires est essentiel pour une mise en œuvre réussie.
2. Intégration des composants : Chaque élément doit être clairement indiqué pour éviter des mauvaises surprises lors de l’installation.
3. Respectez les régulations : Veillez à vous conformer aux réglementations en matière d’installations électriques locales.
Schéma de mise à la terre
La mise à la terre est un aspect critique pour assurer la safety de votre installation. Un schéma de mise à la terre correctement élaboré comprend des informations précises sur le câblage et l’emplacement des prises de terre. Ce système joue un rôle préventif contre les surcharges électriques et protège l’installation.
Importance de la mise à la terre
Il ne suffit pas d’installer des panneaux solaires ; la sécurité est primordiale. La mise à la terre adéquate permet d’éviter les risques d’électrocution et assure le bon fonctionnement des systèmes électriques. Sans une mise à terre appropriée, les installations peuvent offrir des dangers à la fois pour les utilisateurs et les équipements.
Respect des normes et sécurité
La sécurité des installations photovoltaïques est d’une importance capitale. En conformité avec les normes établies, comme la NF C 15-100, une attention particulière doit être portée aux réglages de sécurité. Cela comprend la mise à la terre, l’utilisation de câbles certifiés et des inspections régulières pour détecter d’éventuels dysfonctionnements.
Recommandations de sécurité
1. Utilisez des câbles certifiés : Choisir des câbles appropriés pour les installations solaires permet de limiter les risques d’incendie.
2. Inspection régulière: Effectuer des vérifications périodiques pour assurer le bon fonctionnement et l’intégrité de votre système est essentiel.
Configurer le tableau électrique
Lors de la connexion de votre installation de panneaux solaires, le tableau électrique joue un rôle central. Un professionnel doit s’assurer qu’il respecte toutes les normes en vigueur et qu’il est équipé des dispositifs de protection appropriés comme les disjoncteurs. Cela permet d’éviter tout court-circuit et de garantir la sécurité de vos appareils domestiques.
Éléments du tableau électrique
Le tableau électrique doit intégrer des relais thermiques pour une protection efficace. En cas de surcharge, ces dispositifs couperont le courant, ce qui limite les risques pour votre installation.
Optimisation du système photovoltaïque
Une fois votre système installé, son optimisation devient essentielle pour maximiser son rendement. Pour cela, plusieurs stratégies peuvent être mises en place. Installer des systèmes de suivi du point de puissance maximum (MPPT) est l’une des options qui permettent d’augmenter la production d’énergie en ajustant les paramètres de charge selon les conditions d’éclairement.
Stratégies d’optimisation
1. Surveillance régulière: L’utilisation d’outils de monitoring pour suivre la performance est recommandée.
2. Entretien des panneaux: Gardez vos panneaux propres afin d’éviter une perte de rendement qui pourrait atteindre 20 %.
La gestion de l’autoconsommation
Pour maximiser l’utilisation de l’énergie solaire, la gestion de l’autoconsommation est crucial. Cela signifie que vous devez charger et utiliser l’électricité directement produite par vos panneaux solaires. En ajoutant des batteries, vous permettez de stocker l’énergie excédentaire pour une utilisation ultérieure, ce qui peut significativement augmenter l’efficacité de votre système.
Connexions intelligentes
Intégrer votre installation à un réseau intelligent est également une option à considérer. Cela facilite l’utilisation de la production d’électricité en fonction des heures de la journée, ce qui améliore le rapport coût-bénéfice.
Accéder au guide pratique
Pour approfondir vos connaissances et mieux comprendre les éléments à prendre en compte lors de l’installation de panneaux solaires, vous pouvez télécharger notre guide pratique au format PDF. Ce document propose des conseils et des étapes détaillées afin de vous orienter dans votre projet.
Vous pouvez le télécharger ici : Télécharger le guide pratique PDF.
