Comprendre le schéma d'un panneau solaire photovoltaïque

Les panneaux solaires photovoltaïques représentent une solution incontournable pour celles et ceux qui souhaitent adopter une consommation d’énergie renouvelable et durable. Ils permettent de transformer l’énergie solaire en électricité, offrant ainsi une autonomie énergétique et une réduction significative des factures d’électricité.

Pour réussir l’installation de ce système, il est essentiel de bien comprendre le schéma électrique qui régit cette technologie. Ce schéma permet d’optimiser le fonctionnement des panneaux, d’assurer leur performance sur le long terme, et de garantir un branchement adéquat. Dans cet article, nous explorerons le fonctionnement des panneaux solaires, l’importance du schéma électrique, et les différentes techniques de branchement.

Fonctionnement des panneaux solaires photovoltaïques

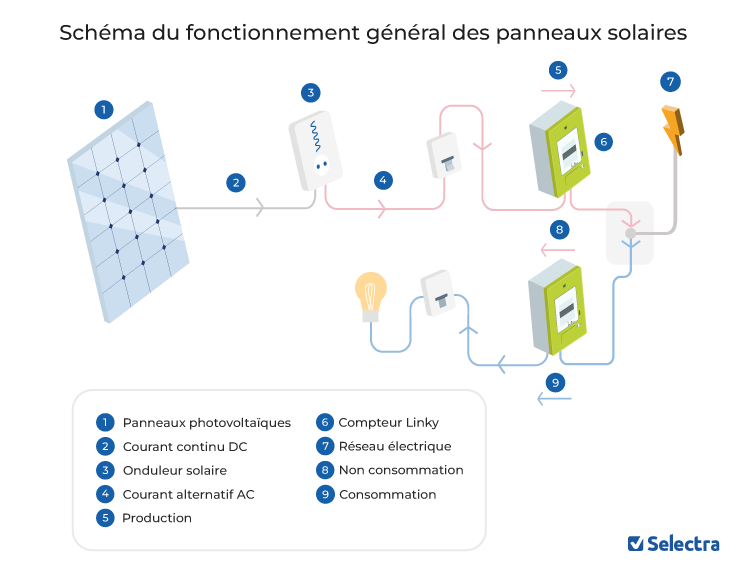

schema-panneau-solaire-5 Comprendre le schéma d'un panneau solaire photovoltaïque

Les panneaux solaires photovoltaïques sont composés de cellules photovoltaïques qui jouent un rôle crucial dans la conversion de l’énergie solaire en courant électrique. Lorsque les rayons du soleil frappent ces cellules, l’énergie lumineuse est transformée en énergie électrique sous forme de courant continu (DC). Cette conversion est possible grâce aux matériaux semi-conducteurs tels que le silicium, utilisés dans la fabrication de ces cellules.

Pour que l’électricité soit utilisable directement dans nos maisons, le courant continu doit être converti en courant alternatif (AC). Cette transformation est effectuée par un ondulateur, un élément clé du système. L’ondulateur adapte également l’électricité produite pour qu’elle soit synchronisée avec le réseau électrique.

Il est intéressant de noter que les installations solaires peuvent être configurées en autoconsommation sans stockage ou avec stockage. Dans la première option, l’électricité générée est utilisée immédiatement. En revanche, l’option avec stockage inclut des batteries qui conservent l’excès d’électricité pour une utilisation ultérieure, augmentant ainsi l’autonomie du système.

Les différents schémas d’installation

Le schéma d’installation des panneaux solaires est fondamental pour le bon fonctionnement de tout le système. Il existe principalement deux configurations : le branchement en série et le branchement en parallèle.

Branchement en parallèle

Cette configuration connecte toutes les bornes positives ensemble et toutes les bornes négatives ensemble. Bien que la tension demeure celle d’un seul panneau, le courant total est la somme des courants de chaque panneau. Cette méthode est souvent choisie pour des installations de grande envergure ou lorsque les panneaux peuvent être ombragés, car un panneau défaillant n’affectera pas le fonctionnement du reste du système.

Importance d’un schéma électrique adapté

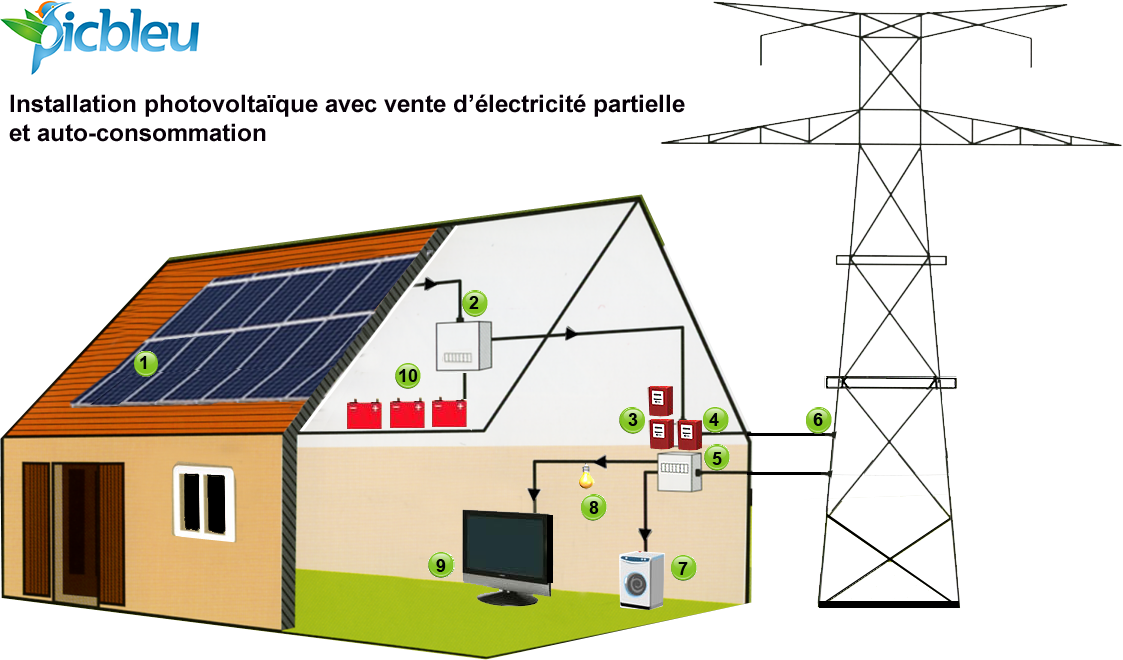

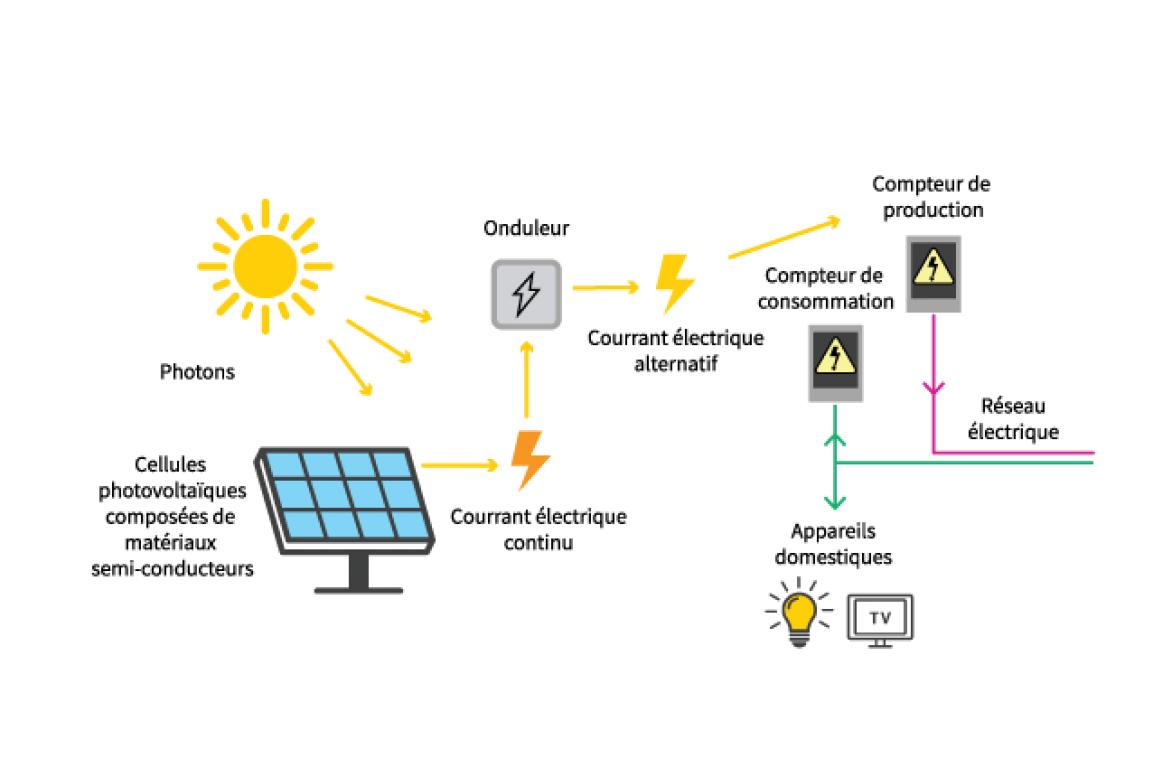

schema-panneau-solaire-7 Comprendre le schéma d'un panneau solaire photovoltaïque

Un schéma électrique précis est essentiel pour garantir que les panneaux solaires fonctionnent efficacement. C’est ce schéma qui détermine comment les différents composants du système — comme les panneaux, l’onduleur et les batteries — sont interconnectés. Un branchement incorrect peut non seulement nuire aux performances des panneaux, mais également entraîner des coûts supplémentaires en raison de la nécessité de corrections.

Chaque projet d’installation doit être accompagné d’une étude préalable détaillée. Cela inclut l’analyse des besoins énergétiques, l’évaluation de l’emplacement et la prise en compte de l’ensoleillement. Ce processus de planification aide à concevoir un schéma électrique qui maximise la production d’énergie tout en minimisant les pertes potentielles.

Il est également crucial de choisir le bon type d’ondulateur. La performance et l’efficacité de l’installation dépendent grandement de ce choix. Les onduleurs peuvent être centraux ou de type micro-onduleurs, chacun ayant ses propres avantages selon la configuration et l’utilisation des panneaux solaires.

Éléments clés du schéma électrique

Il est important d’identifier les éléments clés qui composent le schéma électrique d’un panneau solaire. Ces éléments vont des cellules photovoltaïques aux dispositifs de protection, en passant par l’onduleur.

Dispositifs de protection

Afin de garantir la sécurité de l’installations, des dispositifs de protection comme les disjoncteurs sont souvent intégrés au schéma électrique. Ces dispositifs empêchent les surcharges et autres anomalies qui pourraient endommager l’équipement ou provoquer des incendies.

Économies et rentabilité des panneaux solaires

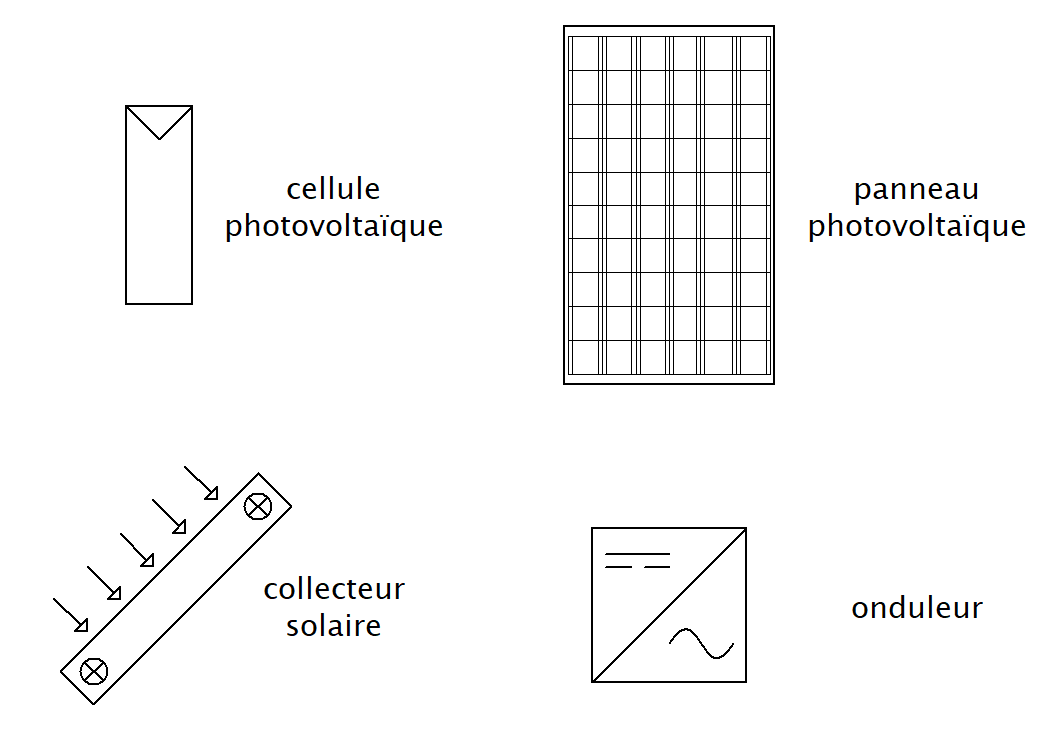

schema-panneau-solaire-6 Comprendre le schéma d'un panneau solaire photovoltaïque

Les installations de panneaux solaires représentent un investissement initial important, cependant, elles peuvent offrir des économies significatives sur le long terme. Grâce à l’autoconsommation, il est possible de réduire vos factures d’énergie et de devenir en partie autonome sur le plan énergétique. Certaines études montrent que, dans certaines configurations, vous pouvez économiser jusqu’à 60 % sur vos dépenses énergétiques annuelles.

En Belgique, par exemple, l’utilisation de panneaux solaires est en forte progression. Un rapport récent montre que les installations ont désormais un retour sur investissement en moyenne de moins de sept ans, ce qui est considérablement attirant pour les ménages et les entreprises. Cela témoigne du potentiel économique des panneaux solaires dans le modèle énergétique moderne.

Il est important de tenir compte de toutes les aides financières disponibles, comme les primes à l’autoconsommation ou des mesures fiscales avantageuses, qui rendent cette transition vers l’énergie solaire d’autant plus accessible. De plus, les panneaux solaires sont généralement recyclables à plus de 95 %, allégeant ainsi leur impact environnemental.

Considérations finales sur l’installation de panneaux solaires

Avant de réalisés vos panneaux solaires, il est conseillé de faire appel à un professionnel qualifié RGE (Reconnu Garant de l’Environnement). Ce spécialiste pourra évaluer l’ensemble des facteurs importants comme l’orientation de votre toiture, le taux d’ensoleillement dans votre région et vos besoins en électricité. Cette approche garantira une installation efficace et adaptée qui maximisera votre production d’énergie.

N’oubliez pas que la transition vers l’énergie solaire est également un geste significatif en faveur de l’environnement, réduisant votre empreinte carbone tout en vous offrant des économies financières conséquentes.
