Schéma d’un panneau solaire

Les panneaux solaires sont au centre de la transition énergétique moderne, permettant de capter la lumière du soleil pour la transformer en électricité. Pour mieux comprendre leur fonctionnement, il est essentiel de s’intéresser aux schémas d’installation et de fonctionnement. Cette exploration permettra non seulement de saisir les principes de base, mais aussi de découvrir comment capitaliser sur l’énergie renouvelable pour réduire ses factures d’énergie. Qu’il s’agisse d’une installation résidentielle ou d’un projet à plus grande échelle, les schémas jouent un rôle déterminant dans le succès de votre projet.

À travers un panorama clair et détaillé de ces schémas, cet article vise à fournir toute l’information nécessaire pour appréhender chaque aspect de la mise en place des panneaux solaires. Quelques éléments clés seront abordés pour enrichir votre connaissance et vous faciliter la vie si vous envisagez d’installer ce type de système chez vous.

Comprendre le fonctionnement général des panneaux solaires

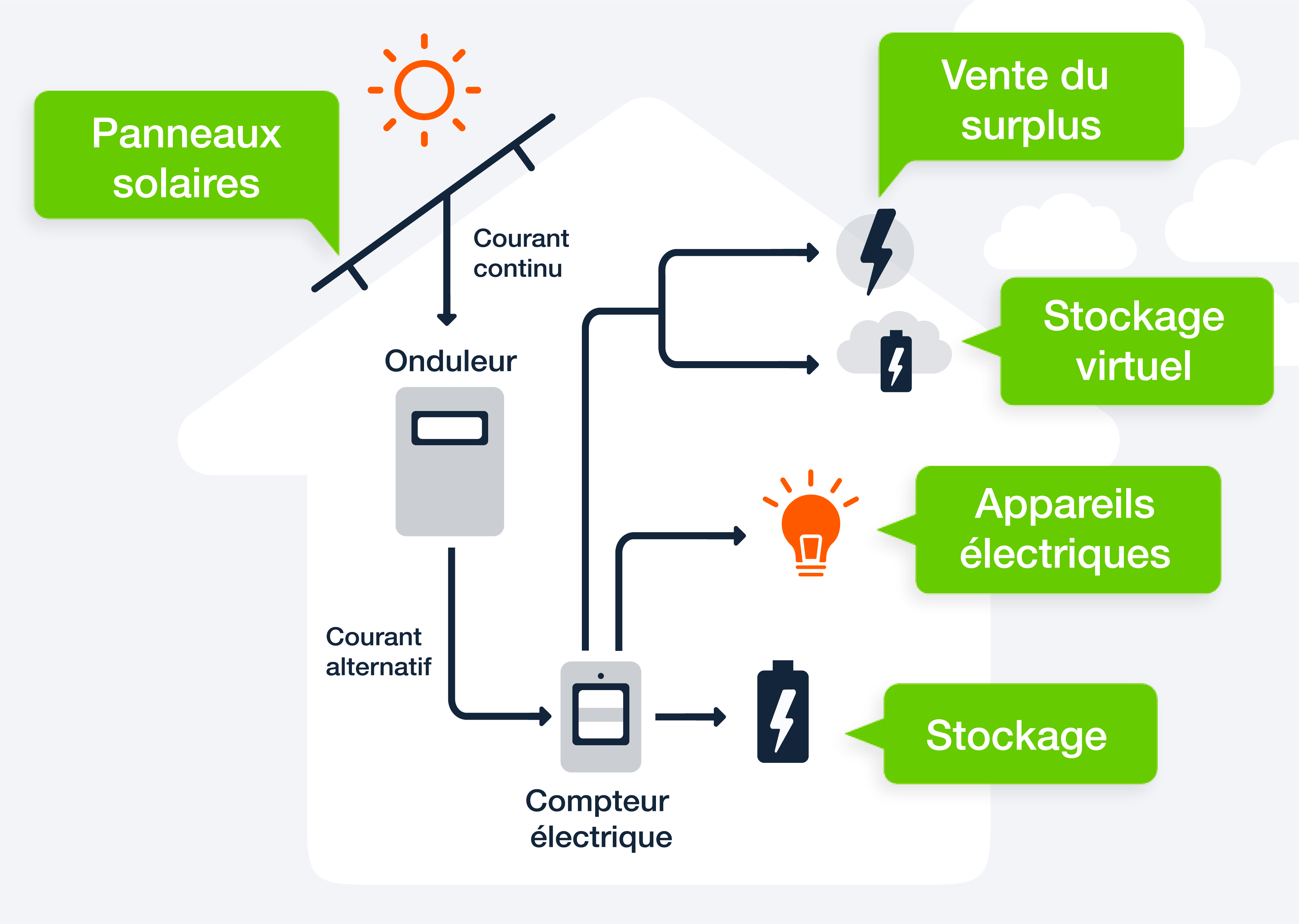

Le fonctionnement des panneaux solaires repose sur des principes scientifiques simples. Un panneau photovoltaïque est composé de cellules solaires qui, essentielles, captent la luminosité du soleil. Ces cellules, principalement fabriquées à partir de silicium, transforment l’énergie lumineuse en électricité grâce à l’effet photovoltaïque. Le processus peut être résumé comme suit :

• Captation : Les cellules photovoltaïques absorbent la lumière.
• Transformation : Cette lumière est convertie en courant électrique continu.

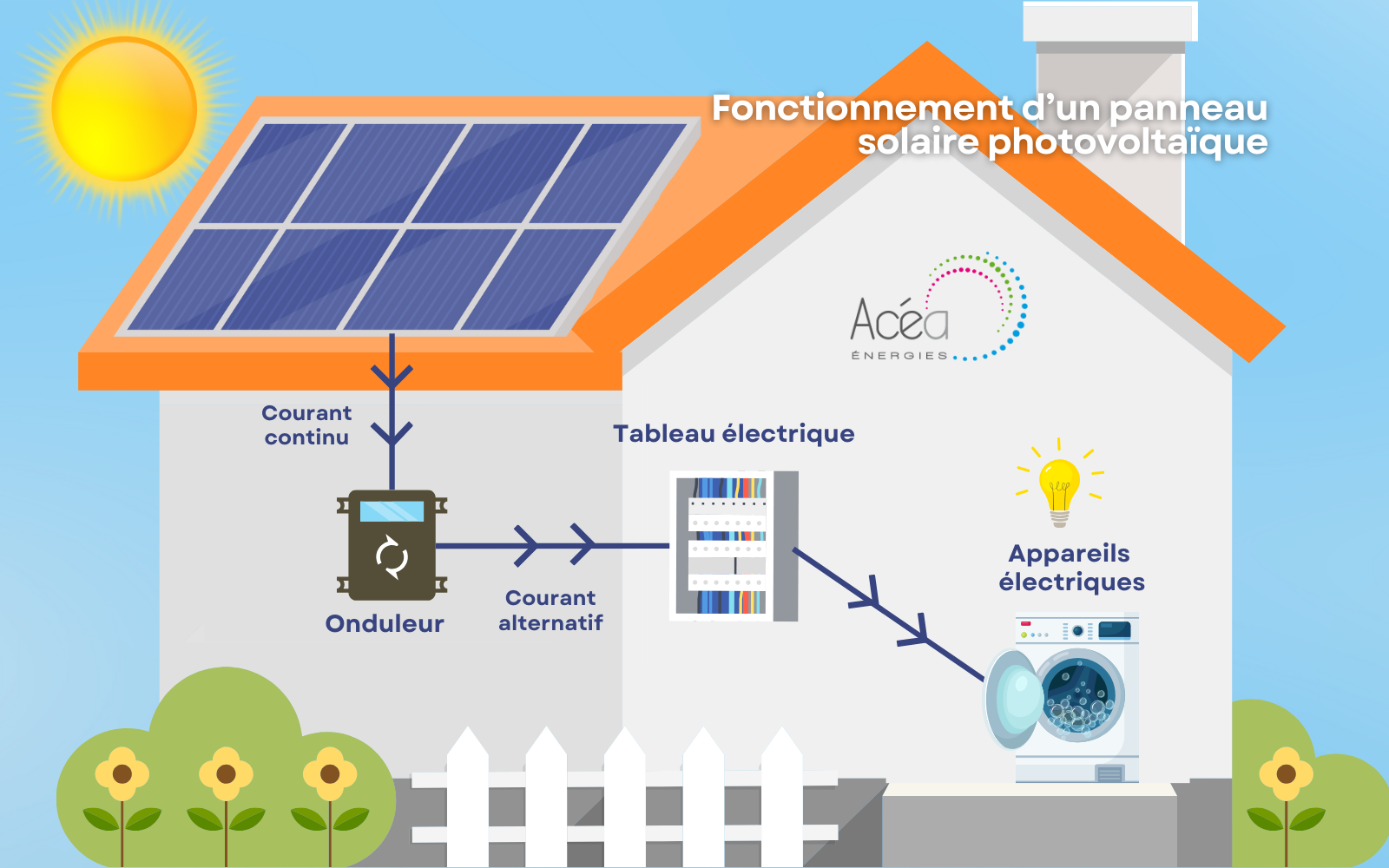

• Conversion : Le courant continu est transformé en courant alternatif par un onduleur, rendant l’électricité utilisable pour les appareils électroménagers.

Sans cet onduleur, l’énergie produite ne pourrait pas être utilisée efficacement à l’intérieur de votre domicile.

Le rôle essentiel de l’onduleur

L’onduleur est une pièce maîtresse de l’installation de panneaux solaires. Son rôle ne se limite pas simplement à la conversion du courant ; il gère également les flux d’électricité. Dans une installation typique, l’électricité est d’abord produite en courant continu. L’onduleur va alors effectuer une double tâche : inverser le courant et réguler la tension pour que celle-ci soit compatible avec le réseau électrique domestique ou avec vos dispositifs.

En cas de surplus d’électricité générée, ce courant est souvent injecté dans le réseau électrique, vous permettant ainsi de revoir une partie de votre investissement sous forme de crédits. L’onduleur permet également de suivre les performances de votre installation afin d’optimiser son fonctionnement.

Les différents types de panneaux solaires

Les panneaux solaires sont conçus selon plusieurs types, chacun offrant des performances, avantages et inconvénients distincts. Voici un aperçu des principales catégories :

Panneaux photovoltaïques (PV)

Ceux-ci sont les plus courants et se basent sur le principe de l’effet photovoltaïque. Ils produisent spécifiquement de l’électricité et se composent généralement de silice cristalline, ce qui les rend très efficaces dans divers contextes d’utilisation.

Panneaux thermiques

Les panneaux solaires thermiques, quant à eux, se concentrent sur la production de chaleur plutôt que d’électricité. Utilisés principalement pour le chauffage des eaux, ils sont souvent intégrés dans des systèmes de chauffage de piscine ou de production d’eau chaude sanitaire.

Panneaux hybrides

Ce type combine à la fois les fonctionnalités des panneaux PV et thermiques, capables de générer de l’électricité et de la chaleur. Bien qu’ils soient généralement plus coûteux, leur rendement est souvent supérieur et peut s’avérer économiquement rentable à long terme.

Le schéma d’installation des panneaux solaires à domicile

Lors de l’installation d’un système photovoltaïque à domicile, plusieurs facteurs doivent être pris en compte. La configuration habituelle d’une installation inclut les éléments suivants :

• Panneaux solaires fixés sur le toit ou au sol.
• Onduleur pour la conversion du courant.
• Batteries de stockage, selon le mode d’utilisation choisi.
• Coffrets de protection installés pour garantir la sécurité.

Il est crucial de choisir le bon emplacement pour vos panneaux, idéalement orientés vers le sud ou le sud-est afin d’optimiser l’exposition au soleil tout au long de la journée.

Étapes de l’installation

Les étapes de l’installation d’un panneau solaire comprennent : la préparation du site, le montage des panneaux, le câblage, et finalement l’activation du système. Chacune de ces étapes requiert une attention particulière pour assurer le bon fonctionnement de l’ensemble de l’installation.

Avant de commencer l’installation, il est indispensable d’effectuer une évaluation approfondie du site et d’examiner l’orientation ainsi que l’inclinaison de votre toit. Il est important d’améliorer l’efficacité de vos panneaux solaires. Cela nécessite souvent de consulter un professionnel pour un diagnostic.

Le schéma du fonctionnement des panneaux solaires avec batteries

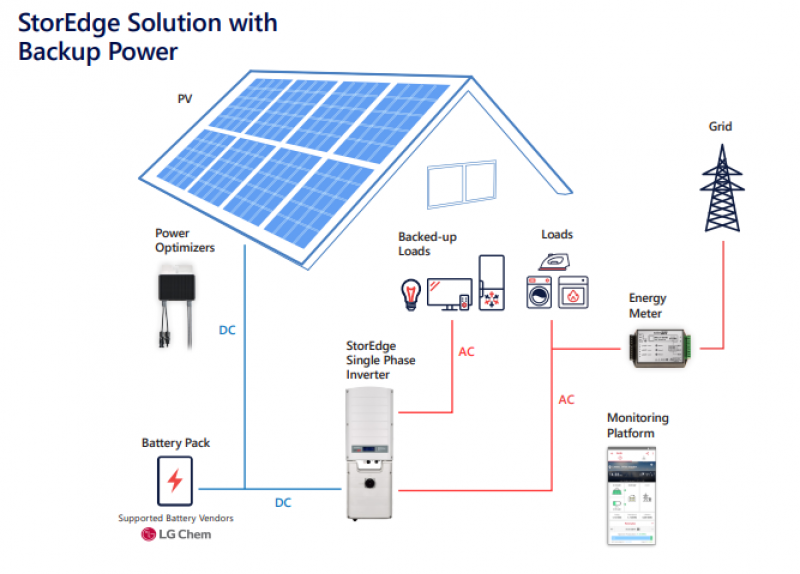

Les systèmes équipés de batteries offrent un avantage significatif, permettant de stocker l’énergie produite pendant la journée pour une utilisation ultérieure. Cela est particulièrement profitable lors de périodes de faible ensoleillement ou la nuit. En optant pour des batteries, vous augmentez votre niveau d’autoconsommation, ce qui est avantageux d’un point de vue économique et écologique.

Avantages des systèmes avec batteries

Les avantages des systèmes photovoltaïques intégrant des batteries se manifestent à divers niveaux :

• Économie d’énergie : Vous pouvez consommer l’énergie stockée plutôt que de dépendre uniquement du réseau.
• Fiabilité : Les batteries garantissent que vous avez accès à l’électricité même en cas de coupure de courant.
• Indépendance énergétique : Plus de consommation du réseau électrique, ce qui peut contribuer à réduire davantage vos factures d’énergie.

Avec l’engouement pour les énergies renouvelables, l’utilisation de batteries devient une solution de plus en plus adoptée par les particuliers désireux d’optimiser leur production d’électricité.

Le schéma du montage des panneaux solaires

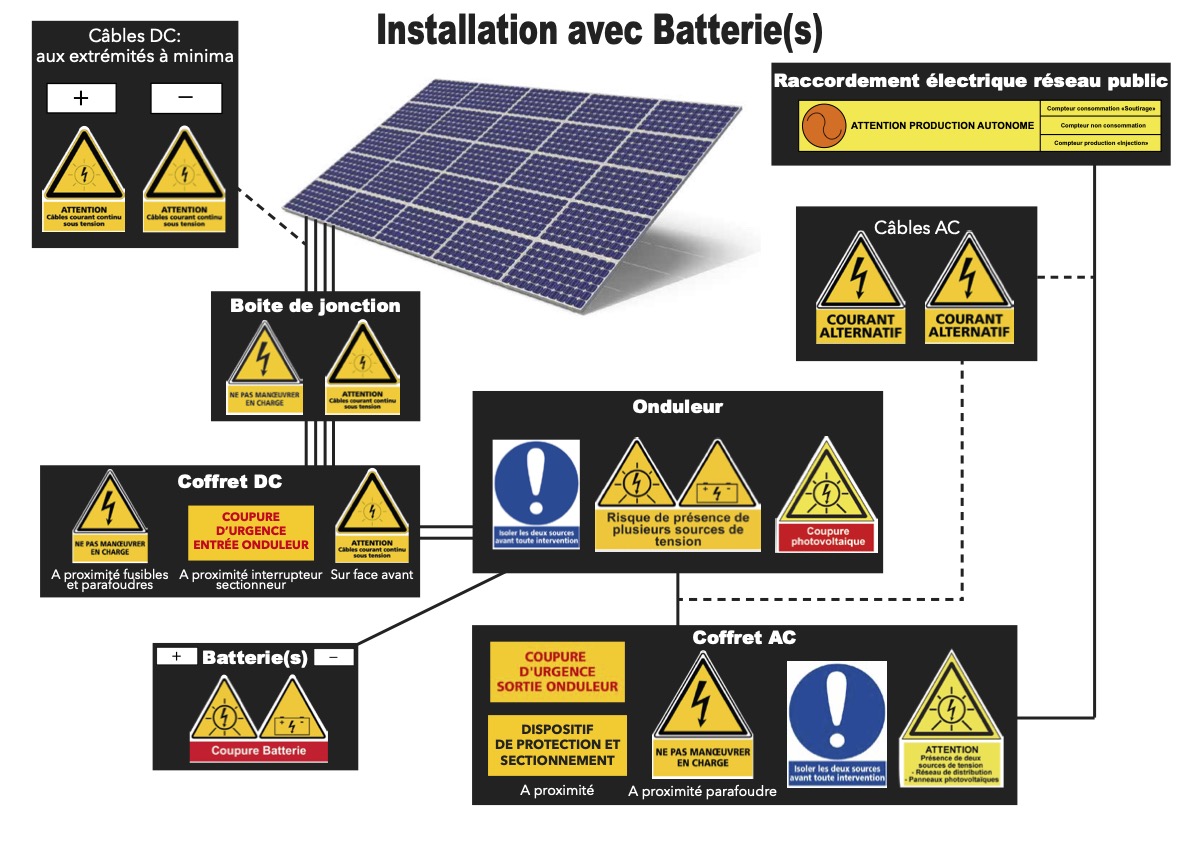

Pour procéder à l’installation de panneaux solaires sur votre toiture, un schéma de montage est indispensable. Ce schéma doivent clarifier les connexions électriques entre les panneaux et l’onduleur, ainsi que les règles de sécurité à suivre. Un montage correct est essentiel pour maximiser l’efficacité des panneaux solaires.

Les détails du câblage

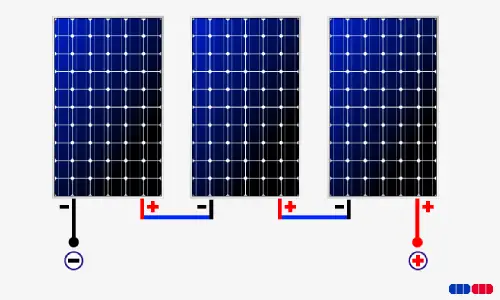

Lors de la connexion des panneaux entre eux, il existe deux options principales : le câblage en série et le câblage en parallèle. Le câblage en série consiste à connecter les panneaux un à un, tandis que le périphérique en parallèle permet d’additionner les intensités, assurant ainsi un flux d’électricité plus stable.

Il est aussi impératif d’incorporer des coffrets de protection pour éviter tout dommage aux panneaux via des surtensions. Un parafoudre est crucial dans certaines régions orageuses, et une mise à la terre de l’installation est une nécessité absolue.

Les incitations financières pour l’installation de panneaux solaires

En France, plusieurs dispositifs d’aide financières peuvent alléger le coût d’installation des panneaux solaires. Ces aides peuvent prendre diverses formes, notamment des primes à l’installation, des subventions locales et nationales, et des réductions de charges fiscales.

Éco-prêt à taux zéro (éco-PTZ)

L’éco-PTZ permet de financer des travaux de rénovation énergétique, y compris l’installation de panneaux solaires. Ce prêt à taux zéro est accessible à tous les ménages sous certaines conditions, facilitant l’accessibilité à ces technologies.

MaPrimeRénov’

Cette aide mise en place pour encourager la transition énergétique permet d’obtenir des subventions pour l’installation de systèmes solaires. Son montant varie selon les revenus du foyer et les travaux à réaliser.

Les autres aides disponibles

Outre les aides gouvernementales, des dispositifs locaux existent également dans diverses régions. Ces aides peuvent être cumulées avec les initiatives nationales, offrant ainsi un coup de pouce supplémentaire aux particuliers souhaitant installer des systèmes photovoltaïques.

L’importance de la transition énergétique

Adopter des systèmes photovoltaïques représente une volonté d’engagement envers la transition énergétique. Ce type d’énergie durable joue un rôle crucial dans la réduction de notre empreinte carbone, en permettant de produire de l’énergie propre et renouvelable. En investissant dans l’énergie solaire, chacun contribue à la protection de notre environnement tout en réalisant des économies sur le long terme.

Conclusion sur les enjeux énergétiques

Les enjeux énergétiques actuels exigent des actions rapides et efficaces. Le passage à des énergies renouvelables comme le solaire est une solution viable qui permet de répondre à ces enjeux tout en préservant notre planète pour les générations futures. Installer des panneaux solaires, c’est participer activement à cette révolution énergétique, en étant à la fois consommateur conscient et citoyen responsable.
