Comprendre le schéma d’un panneau solaire photovoltaïque

Alors que la transition vers des solutions énergétiques durables s’accélère, l’adoption des panneaux solaires photovoltaïques devient une nécessité pour de nombreux foyers. Que vous soyez un professionnel du secteur énergétique ou simplement un particulier souhaitant développer votre autonomie énergétique, il est essentiel de bien comprendre comment fonctionne un panneau solaire. Cela passe tout d’abord par l’étude de son schéma électrique. Ce dernier joue un rôle fondamental dans l’installation et l’optimisation de son efficacité. Nous allons explorer le fonctionnement des panneaux photovoltaïques, l’importance de leur schéma, et les différents types d’installations possibles.

Le fonctionnement des panneaux solaires photovoltaïques

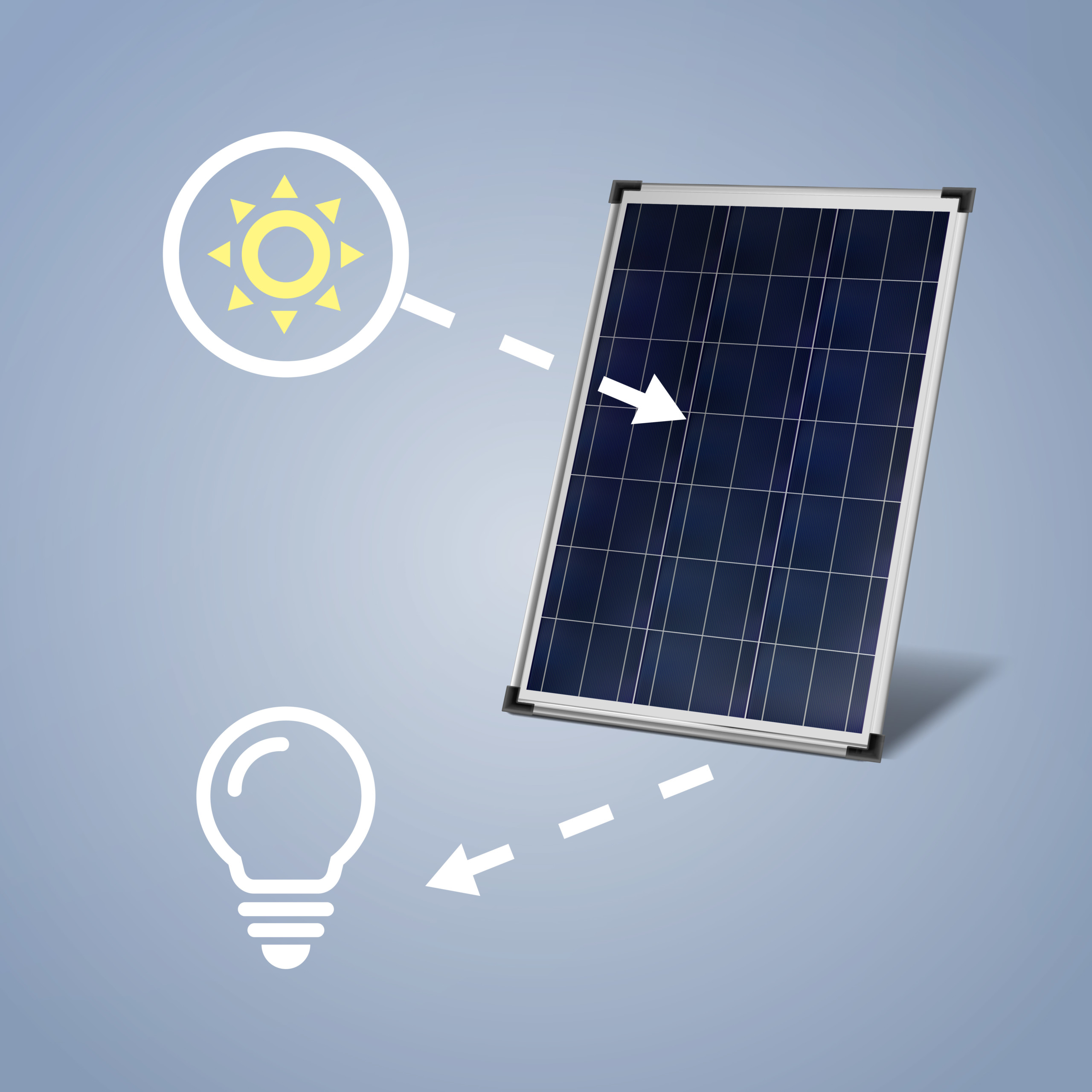

Les panneaux solaires photovoltaïques fonctionnent grâce à des cellules photovoltaïques qui transforment la lumière du soleil en courant électrique. Ce processus est basé sur l’effet photovoltaïque, qui permet de générer de l’électricité lorsque des photons frappent les cellules en silicium. Une fois l’énergie captée, le courant est généralement sous forme de courant continu (DC), qui doit être converti en courant alternatif (AC) pour alimenter nos appareils électroménagers. Cette tâche est accomplie par un onduleur, qui est un composant clé du système.

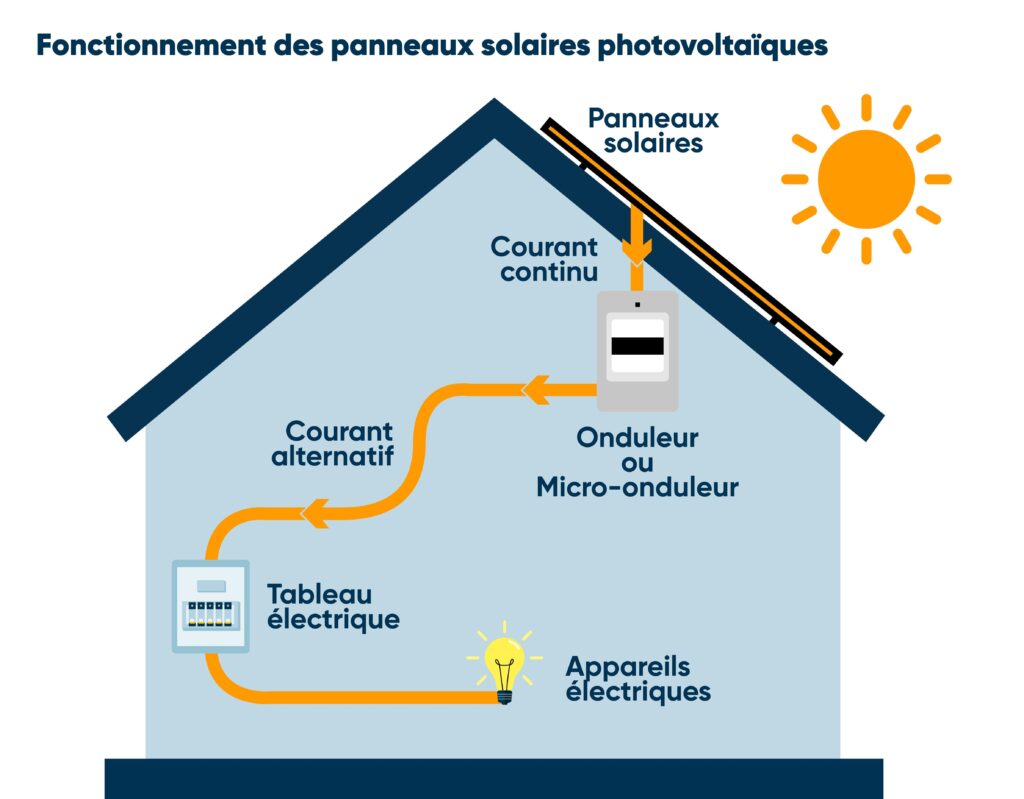

Un schéma classique d’une installation photovoltaïque comprend donc plusieurs éléments : les panneaux solaires, un onduleur, un compteur électrique et potentiellement des équipements de stockage comme des batteries. Le choix du système dépendra de votre besoins en énergie (autoconsommation, revente de surplus, etc.).

Les types d installations photovoltaïques

Lors de l’installation de panneaux solaires, il existe deux choix principaux : l’autoconsommation sans stockage et l’autoconsommation avec stockage. Dans le premier cas, toute l’électricité produite est utilisée directement, sans possibilité de la conserver pour une utilisation ultérieure. Cela peut être suffisant pour les foyers ayant une consommation élevée durant les heures d’ensoleillement.

Dans le second cas, l’ajout d’un système de batterie de stockage permet de conserver l’énergie générée durant la journée pour l’utiliser plus tard, notamment lors des pics de consommation en soirée. Cela maximise l’utilisation de l’énergie solaire et améliore l’indépendance par rapport au réseau électrique.

Schémas d’installation : En série vs en parallèle

Le schéma d’installation des panneaux solaires influence considérablement la performance globale du système. Deux configurations sont fréquemment utilisées, chacune ayant des avantages distincts : le branchement en série et le branchement en parallèle.

Installation en série

Dans une installation en série, les panneaux sont connectés les uns aux autres, ce qui signifie que la borne positive d’un panneau est reliée à la borne négative d’un autre. Cette configuration permet d’augmenter la tension totale produite par l’ensemble du système, tout en conservant le même courant. Cela est souvent avantageux lorsque l’on souhaite réduire le calibre des câbles utilisés.

Toutefois, l’inconvénient résident dans le fait que si un panneau est obscurci ou a une défaillance, cela affecte la performance de l’ensemble de l’installation, car le courant doit passer par chaque panneau successivement.

Installation en parallèle

A contrario, le branchement en parallèle connecte toutes les bornes positives des panneaux solaires ensemble, tout comme toutes les bornes négatives. Cette méthode maintient une tension constante, similaire à celle d’un seul panneau, mais le courant total du système est la somme des courants générés par chaque panneau. Cette résilience est particulièrement appréciable car si un panneau est défaillant ou ombragé, cela n’impacte pas le fonctionnement des autres panneaux.

Cette configuration est souvent idéale pour les systèmes avec des applications de batterie, car elle permet de maximiser le courant pour un meilleur stockage de l’énergie. En revanche, la nécessité de câbles plus épais pour soutenir l’augmentation du courant peut nuire à l’économie réalisée lors de l’installation.

Choix de l’onduleur et son rôle dans le schéma

L’onduleur est sans conteste le cerveau de tout système photovoltaïque. Il a pour mission de convertir le courant continu (DC) produit par les cellules photovoltaïques en courant alternatif (AC) pouvant être utilisé par les appareils électroménagers. Cette conversion est cruciale, car la majorité des systèmes électriques domestiques fonctionnent en courant alternatif.

Types d’onduleurs disponibles

Il existe plusieurs types d’onduleurs, allant des onduleurs centralisés, qui gèrent l’électricité de plusieurs panneaux, aux micro-onduleurs, qui s’installent individuellement sur chaque panneau. Ces derniers sont particulièrement efficaces, car ils permettent à chaque panneau de fonctionner indépendamment. En cas d’ombrage sur un panneau, cela n’impacte pas les autres panneaux, ce qui maximise le rendement global.

Questions fréquentes sur le schéma d’une installation de panneaux solaires

Quel est l’avantage principal d’une installation solaire avec batterie de stockage ?

L’avantage principal d’une installation solaire avec batterie de stockage réside dans sa capacité à fournir une autonomie énergétique. En stockant l’énergie excédentaire, la batterie solaire permet d’utiliser l’électricité générée par les panneaux solaires photovoltaïques même lorsque le soleil ne brille pas, garantissant ainsi une alimentation électrique continue, de jour comme de nuit.

Comment choisir entre un montage en série et en parallèle pour mes panneaux solaires ?

Le choix entre un montage en série et en parallèle pour vos panneaux solaires dépend de vos besoins spécifiques et de votre environnement d’installation. Un montage en série augmente la tension, ce qui est idéal pour les petits espaces. À l’inverse, un montage en parallèle augmente le courant, ce qui est préférable pour les installations de grande envergure ou en cas d’ombrage partiel des panneaux.

Investir dans des panneaux solaires : Aides et soutiens financiers

Investir dans des panneaux solaires en 2025 peut sembler une démarche financièrement lourde, mais avec les différentes aides et subventions mises en place par l’État, il devient plus accessible d’implémenter une telle solution durable.

Des dispositifs tels que MaPrimeRénov’, les primes à l’autoconsommation et les réductions de TVA peuvent considérablement alléger les coûts d’installation et réduire le retour sur investissement. En fonction de la puissance installée et de votre situation financière, ces aides peuvent atteindre plusieurs milliers d’euros.

Il est conseillé de se renseigner auprès de votre mairie ou des bureaux d’énergie locaux pour obtenir des informations précises sur les aides disponibles dans votre région. Un devis détaillé vous permettra non seulement d’évaluer le coût de l’installation, mais aussi de vérifier l’éligibilité aux diverses subventions.

Comment bénéficier des aides pour l’installation de panneaux solaires ?

Pour maximiser les économies sur votre installation, il est essentiel de suivre les démarches administratives appropriées. Ne commencez aucun travaux avant d’avoir obtenu des confirmations d’éligibilité pour les aides telles que MaPrimeRénov’. Un fichier de demande structuré et bien rempli peut grandement faciliter l’obtention des subventions. Adopter une attitude proactive à ce sujet peut faire une différence significative sur le coût final de votre projet.
