Schéma Électrique Panneau Solaire

Les panneaux solaires prennent une place prépondérante dans la quête des énergies renouvelables. Comprendre leur fonctionnement via un schéma électrique est essentiel pour optimiser leur utilisation. Ce guide explore en profondeur le schéma électrique d’un panneau solaire, les composants clés qui le composent, et comment ils interagissent pour produire de l’énergie.

Comprendre le Schéma Électrique d’un Panneau Solaire

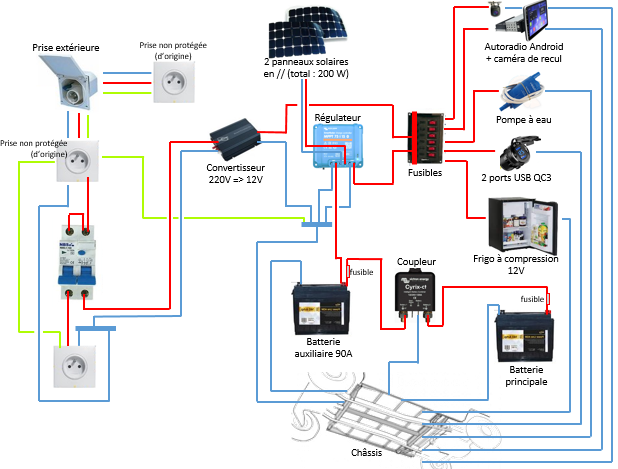

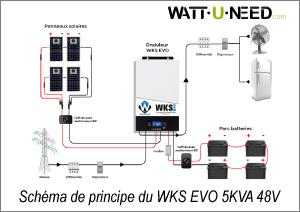

Le schéma électrique d’un panneau solaire représente la manière dont les différents composants sont connectés pour maximiser la récupération de l’énergie solaire. En général, un panneau solaire est constitué de cellules photovoltaïques, d’un régulateur de charge, d’une batterie et d’un onduleur. Chaque élément joue un rôle spécifique dans la conversion de la lumière du soleil en électricité.

Les Cellules Photovoltaïques

Les cellules photovoltaïques sont le cœur du panneau solaire. Elles sont responsables de la conversion de la lumière en électricité. Chaque cellule est composée de matériaux semi-conducteurs, généralement du silicium. Grâce à l’effet photovoltaïque, lorsqu’elles sont exposées à la lumière du soleil, elles produisent un courant électrique continu.

Le Régulateur de Charge

Le rôle du régulateur de charge est de maintenir la batterie chargée sans la surcharger. Il régule la tension et le courant de charge qui descendent du panneau solaire. En cas de décharge, il permet également d’éviter que l’électricité de la batterie ne regagne le panneau.

La Batterie

La batterie stocke l’énergie produite par les cellules photovoltaïques. Elle est essentielle pour fournir de l’électricité durant les périodes sombres. Lors de la conception du schéma électrique, il est important de choisir une batterie qui correspond à la capacité du panneau solaire afin d’assurer une autonomie suffisante pour l’utilisateur.

L’Onduleur

Ce dispositif transforme le courant continu produit par les panneaux en courant alternatif, qui est celui utilisé par la plupart des appareils électroménagers. Il est essentiel dans un système solaire pour l’intégration dans le réseau électrique ou pour l’usage domestique.

L’Installation d’un Panneau Solaire

Installer un panneau solaire nécessite une compréhension approfondie du schéma électrique panneau solaire. Cela commence par choisir le bon emplacement où l’ensoleillement est optimal. Ensuite, il faut s’assurer que l’installation respecte les normes de sécurité électrique.

Choisir l’Emplacement Idéal

Pour maximiser l’efficacité des panneaux, il est recommandé de les installer à un angle d’inclinaison optimal, généralement compris entre 30 et 45 degrés, en fonction de la latitude. Examiner les ombres potentielles d’arbres ou de bâtiments est également crucial.

Effectuer le Câblage

Le câblage doit être fait avec soin pour éviter les pertes de courant. Cela inclut l’utilisation de câbles de bonne section et des connecteurs adaptés. Assurez-vous que chaque connexion est correctement isolée et protégée contre les environnementaux.

Le Système de Mise à Terre

Un bon système de mise à terre est vital pour la sécurité. Cela protège les utilisateurs et les équipements contre les surtensions et les courts-circuits. Le schéma électrique doit comprendre une mise à terre adéquate pour le panneau solaire et l’onduleur.

Tests de Fonctionnement

Après l’installation, il est prudent de réaliser des tests pour s’assurer que le système fonctionne comme prévu. Vérifiez les tensions, courants et assurez-vous que l’onduleur est correctement synchronisé avec le réseau.

Mesurer l’Amperage d’un Panneau Solaire

Une fois le panneau installé, comprendre comment mesurer l’amperage est essentiel pour assurer un fonctionnement optimal du système. Normalement, la mesure de l’amperage se fait à l’aide d’un multimètre. Cela donne une idée claire de la production d’énergie et de l’efficacité du système.

Utilisation d’un Multimètre

Pour mesurer l’amperage, il faut d’abord débrancher le circuit du panneau. Ajustez le multimètre sur la fonction ampérage, puis placez-le en série dans le circuit. Cela permettra de lire le courant qui sort du panneau. Assurez-vous de suivre les instructions pour éviter toute défaillance de l’instrument.

Interpréter les Résultats

En consultant le schéma électrique, on peut déterminer si l’amperage mesuré est conforme aux spécifications du panneau. Une valeur inférieure à celle attendue pourrait indiquer un problème, tel qu’un défaut dans une cellule ou un problème de câblage.

Ajustements et Optimisation

En fonction des résultats, des ajustements peuvent être nécessaires. Cela peut inclure des modifications au schéma de câblage ou même des améliorations à l’emplacement des panneaux pour maximiser l’accès au soleil.

Produire de l’Électricité avec un Panneau Solaire

La production d’électricité avec un panneau solaire repose sur plusieurs facteurs, dont l’emplacement, l’angle d’inclinaison et les conditions météorologiques. Le bon schéma électrique joue aussi un rôle crucial.

Facteurs Affectant la Production

Le volume de lumière disponible est le facteur clé qui influence la production d’électricité. Ainsi, un panneau orienté vers le sud, sans ombrage, pourra produire plus d’électricité. Une bonne maintenance prévient aussi la perte d’efficacité due à la poussière et à la saleté.

Choix du Panneau Solaire

Le choix d’un panneau solaire est déterminant. La qualité des cellules photovoltaïques affecte directement l’efficacité du système. Recherchez des panneaux avec une haute efficacité mais aussi un bon rapport qualité-prix pour garantir un retour sur investissement.

Optimiser la Production d’Électricité

Utiliser un inverseur de bonne qualité, assurer un entretien régulier et surveiller les performances peuvent augmenter considérablement la quantité d’électricité produite. Comprendre le schéma électrique de votre système, ainsi que les fluctuations de la production, est essentiel.

Se Chauffer avec un Panneau Solaire

Les panneaux solaires ne servent pas seulement à produire de l’électricité, ils peuvent aussi être utilisés pour le chauffage. Un système de chauffage solaire thermique utilise le même principe que les panneaux photovoltaïques, mais se concentre sur la génération de chaleur.

Les Systèmes de Chauffage Solaire

Il existe plusieurs types de systèmes de chauffage solaire, notamment les chauffages de piscine solaires et les chauffe-eaux solaires. Ces systèmes utilisent des capteurs solaires qui collectent l’énergie du soleil, la convertissent en chaleur, et la transfèrent à un fluide caloporteur.

Les Avantages

En utilisant un panneau solaire pour le chauffage, il est possible de réduire significativement la consommation d’énergie pour le chauffage domestique. Cela est particulièrement bénéfique durant les mois d’hiver.

Intégration avec des Systèmes Électriques

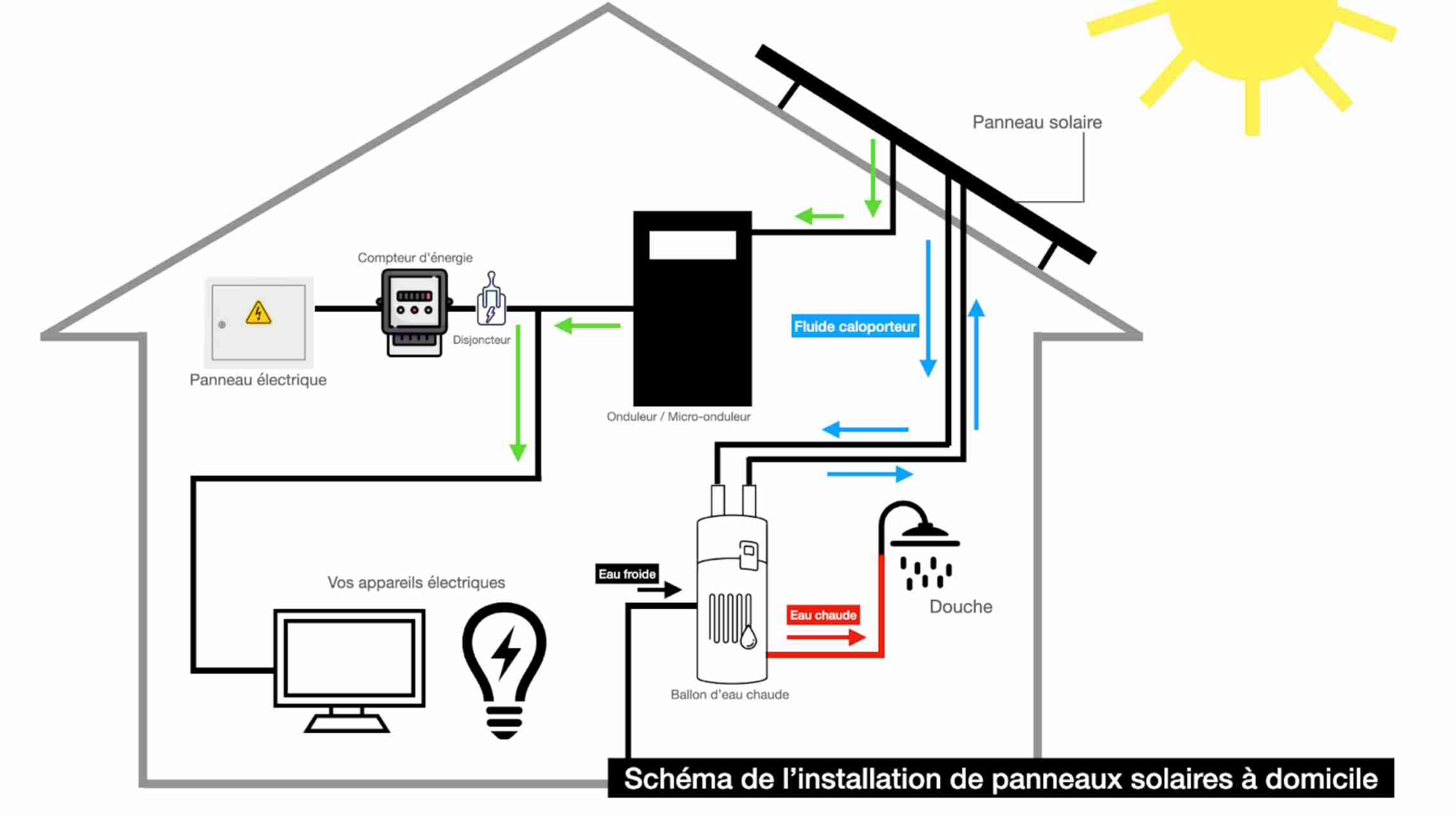

Pour de meilleurs résultats, ces systèmes de chauffage peuvent être intégrés à un système électrique solaire pour stocker et utiliser l’énergie de manière efficace. L’adaptabilité dans le schéma électrique est, ici, un atout majeur.

Exemples et Études de Cas

De nombreux exemples dans le monde entier montrent l’efficacité des panneaux solaires dans le chauffage et la production d’électricité. Plusieurs études de cas révèlent des économies significatives et une amélioration de la durabilité énergétique avec des installations bien conçues.

Étude de Cas 1 : Installation Domestique

Une famille en France a installé un système solaire combiné pour l’électricité et le chauffage de l’eau. Cela leur a permis de réduire leur facture d’énergie de 60% en un an. Le schéma électrique bien conçu a maximisé l’efficacité de l’installation.

Étude de Cas 2 : Projet Commercial

Une entreprise a adopté une solution purement solaire pour couvrir son besoin en électricité. Avec une analyse approfondie du schéma électrique, ils ont optimisé leur production d’énergie solaire et ont vu une véritable amélioration de leurs coûts énergétiques.
