Comprendre le schéma de branchement d’un panneau solaire

Le monde des énergies renouvelables est en plein essor, et parmi les sources d’énergie privilégiées, les panneaux solaires photovoltaïques ont une place de choix. Ce système, qui transforme la lumière du soleil en électricité, ne cesse de gagner en popularité, tant pour les particuliers que pour les entreprises. Cependant, pour en tirer le meilleur parti, il est essentiel de bien comprendre le schéma de branchement d’un panneau solaire.

Adopter une approche réfléchie dans l’installation et la connexion des panneaux solaires peut faire toute la différence en matière d’efficacité. Ce guide vous plongera au cœur des détails techniques, des configurations possibles, et des meilleures pratiques pour maximiser les résultats tout en assurant la sécurité de votre installation.

Nous explorerons les différentes configurations de panneaux solaires, les éléments principaux d’un schéma de branchement, ainsi que les précautions à prendre lors de l’installation. La connaissance de ces aspects vous permettra de mieux appréhender la gestion de votre système et d’optimiser votre consommation d’énergie.

Les éléments d’un schéma de panneau solaire

Identification des composants clés

Un schéma de branchement d’un panneau solaire inclut plusieurs composants essentiels, chacun jouant un rôle crucial dans le fonctionnement global du système. Ces éléments comprennent :

• Panneaux solaires : Il s’agit des modules qui captent la lumière du soleil et la convertissent en électricité. Les modèles varient en efficacité et en taille, et leur disposition peut impacter fortement la production d’énergie.

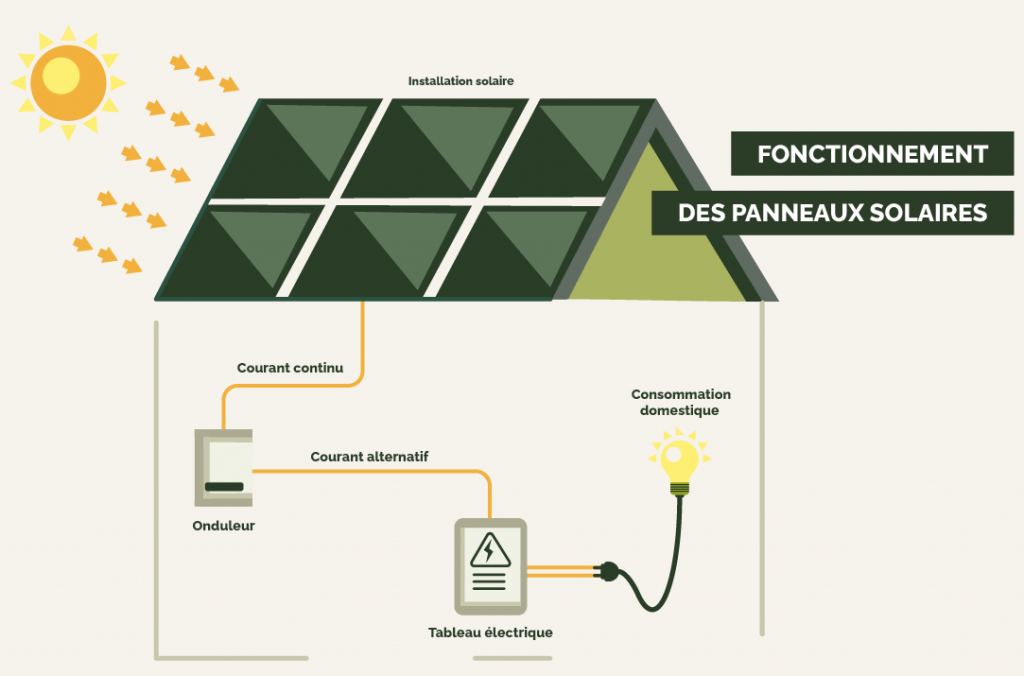

• Onduleurs : Ces appareils convertissent le courant continu (CC) produit par les panneaux en courant alternatif (CA), utilisable dans la plupart des applications électriques.
• Régulateurs de charge : Ils sont responsables de la gestion de la charge et de la décharge des batteries, protégeant ainsi ces dernières des surcharges.
• Batteries : Dans les systèmes autonomes, elles stockent l’énergie pour une utilisation ultérieure, assurant une alimentation continue même durant les périodes sans ensoleillement.
• Câblage et connecteurs : Les liaisons électriques indispensables qui relient chaque composant entre eux.

Configurations hybrides

Les systèmes hybrides combinent des éléments des deux premiers, permettant de maximiser la production d’énergie tout en assurant une certaine autonomie grâce aux batteries.

Réseau solaire connecté

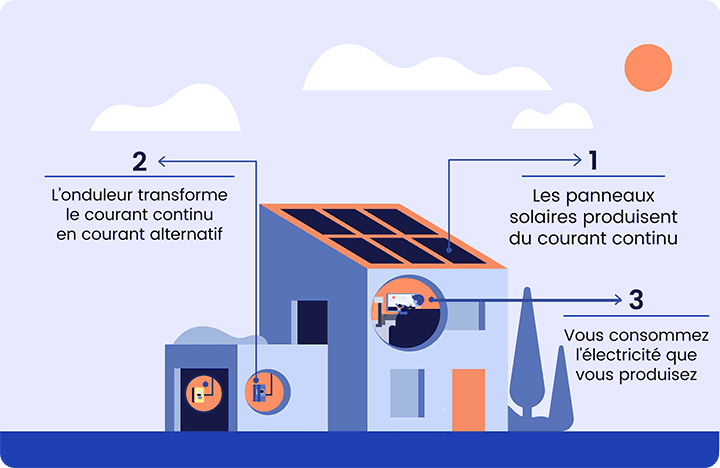

Cette option implique un raccordement direct au réseau électrique. Les panneaux solaires produisent de l’énergie qui est utilisée instantanément, et tout excédent est envoyé sur le réseau. Les propriétaires peuvent bénéficier de crédits d’énergie ou de tarifs de rachat en fonction de la production excédentaire.

Le fonctionnement d’un panneau solaire thermique

Découverte du principe thermique

À la différence du panneau solaire photovoltaïque, le panneau solaire thermique a pour principal objectif de capter la chaleur du soleil. Ce système est fréquemment utilisé pour le chauffage de l’eau, notamment dans les piscines, les maisons ou les applications industrielles.

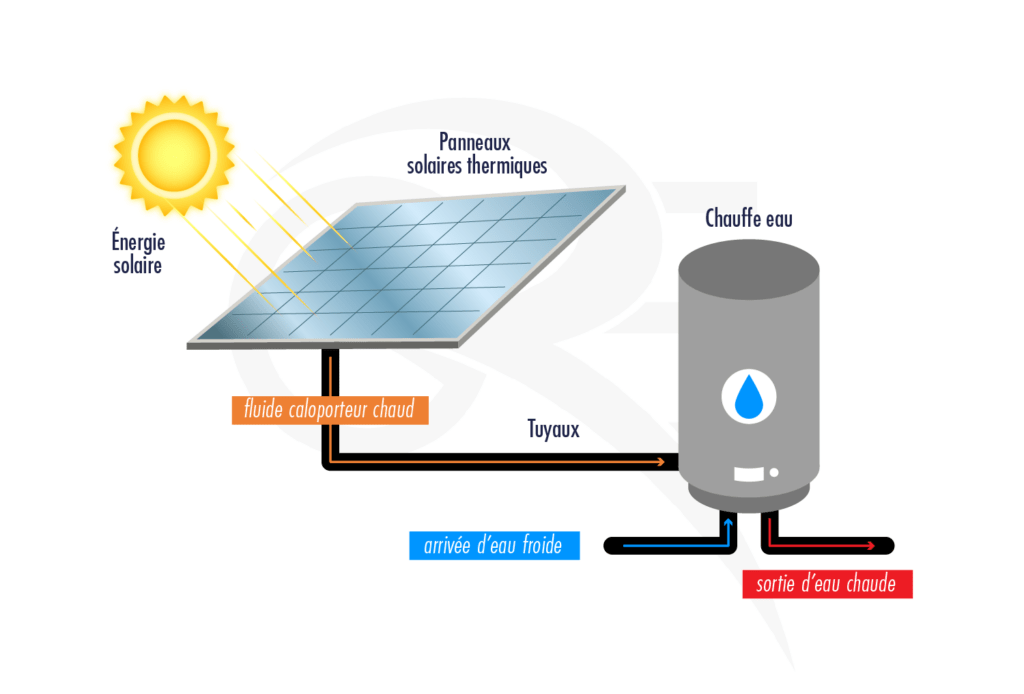

Le fonctionnement d’un panneau solaire thermique est basé sur l’absorption de la lumière du soleil par des capteurs qui convertissent cette lumière en chaleur. C’est ensuite cette chaleur qui est transmise à un fluide, permettant ainsi de chauffer de l’eau ou de l’air.

Les composants d’un panneau solaire thermique

Un panneau solaire thermique se compose de plusieurs éléments fondamentalement différents de ceux d’un panneau photovoltaïque :

• Capteurs solaires : Ces dispositifs sont généralement en verre, permettant à la lumière de passer et d’être absorbée par un fluide caloporteur.
• Fluide caloporteur : Il s’agit d’un liquide qui circule à travers le système, transportant la chaleur absorbée vers le réservoir de stockage.
• Réservoir de stockage : Ce réservoir conserve l’eau chauffée, la rendant disponible lorsque nécessaire.
• Circulateurs : Ces pompes permettent de faire circuler le fluide caloporteur à travers le système.

Les précautions lors de l’installation des panneaux solaires

Assurer la sécurité de l’installation

Installer des panneaux solaires nécessite de respecter certaines normes pour assurer la durabilité du système et garantir la sécurité des utilisateurs. Voici quelques précautions à prendre :

• Respect des normes électriques : En fonction de votre région, il existe des normes spécifiques à respecter en matière d’électricité.
• Choix des matériaux : Les composants doivent être de haute qualité, certifiés pour une utilisation en extérieur pour plus de durabilité.
• Installation par des professionnels : Si vous n’êtes pas qualifié, faire appel à un installateur agréé est vivement conseillé.
• Protéger l’environnement : Effectuer une étude d’impact avant l’installation peut prévenir des problèmes futurs, surtout pour les systèmes de grande envergure.

Optimisation de la production d’énergie

Pour maximiser l’efficacité de vos panneaux solaires, une attention particulière doit être portée à l’emplacement et à l’angle d’inclinaison. Les panneaux doivent être orientés plein sud, et leur inclinaison doit être ajustée en fonction de la latitude pour capter un maximum de lumière. De plus, il est essentiel de s’assurer de l’absence d’ombres portées sur les panneaux, ce qui pourrait nuire à leur rendement.

Un entretien régulier est également recommandé afin de garantir que les panneaux soient propres et en bon état. Enlevez régulièrement la poussière, les débris et la neige accumulée, qui peuvent bloquer la lumière.

Cas pratique : les étapes d’une installation complète

Étude de faisabilité

Avant d’installer des panneaux solaires, il est crucial de réaliser une étude de faisabilité. Cette étape permet d’évaluer votre consommation énergétique, de déterminer le type de système à installer et de faire un premier bilan financier.

Planification et choix de l’équipement

Après avoir réalisé une étude de faisabilité, le choix des équipements et la planification de l’installation doivent se faire avec soin. Tenir compte de la quantité d’énergie que vous souhaitez générer est essentiel. Le dimensionnement correct des panneaux et des onduleurs doit être effectué pour garantir une performance optimale.

Installation physique des panneaux

Une fois la planification établie, les panneaux peuvent être installés. Cela comprend le montage du cadre, la fixation des panneaux et le câblage. Il est essentiel de s’assurer que les connexions électriques soient correctement effectuées, car des erreurs peuvent compromettre la sécurité du système.

Test et mise en service

Après l’installation, le système doit être testé pour vérifier qu’il fonctionne correctement. Un contrôle minutieux des connexions électriques, du fonctionnement de l’onduleur et des paramètres de production d’énergie est primordial. Ce suivi permet de détecter d’éventuels problèmes et d’assurer un rendement optimal.

Suivi et maintenance

Pour garantir la longévité du système, il est nécessaire d’effectuer un suivi régulier et une maintenance préventive. Cela inclut le nettoyage des panneaux, la vérification des câblages, et la mise à jour des équipements si nécessaire pour assurer une performance maximale sur le long terme.
