régulateur de panneau solaire

Le régulateur de panneau solaire représente un élément essentiel dans toute installation photovoltaïque qui vise à stocker l’énergie excédentaire dans une batterie. Servant de lien entre les panneaux solaires et les systèmes de stockage, cet appareil a pour mission principale d’optimiser la charge, d’éviter les surtensions et d’assurer la protection de la batterie. Comprendre les différents types de régulateurs, leurs avantages, leur installation et leur coût est crucial pour quiconque souhaite se lancer dans une telle installation. Cet article vous invite à découvrir tout ce qu’il y a à savoir sur les régulateurs solaires, y compris les modèles populaires comme le régulateur MPPT et les conseils pour choisir le meilleur régulateur de panneau solaire pour vos besoins spécifiques.

Comprendre le régulateur de panneau solaire

Le régulateur de charge solaire est un appareil électronique qui gère la charge des batteries dans une installation photovoltaïque. Également connu sous le nom de contrôleur de charge, il a pour rôle principal de réguler l’électricité produite par les panneaux solaires et de protéger le système de stockage contre les décharges excessives et les surcharges. Un bon régulateur garantit que la batterie fonctionne dans des limites de tension sécurisées, optimisant ainsi sa durée de vie et son efficacité.

Fonctionnement d’un système photovoltaïque

Pour apprécier pleinement l’importance d’un régulateur solaire, il est fondamental de comprendre comment fonctionne un système de production d’électricité photovoltaïque. Les panneaux solaires capturent la lumière du soleil et convertissent cette énergie lumineuse en courant continu. Ce courant est ensuite transformé en courant alternatif par un onduleur, nécessaire pour faire fonctionner les appareils électroménagers dans une maison.

Lorsqu’une installation photovoltaïque est réalisée, le propriétaire a plusieurs options. Il peut, par exemple, consommer la totalité de l’électricité produite, revendre l’excédent à EDF ou injecter l’intégralité de sa production dans le réseau électrique. Dans le cas d’une autoconsommation, le surplus d’électricité est stocké dans des batteries. C’est ici que le régulateur de charge solaire entre en action. Il veille à ce que la batterie soit chargée de manière optimale, évitant ainsi les pertes d’énergie.

Le rôle du régulateur au sein d’une installation solaire

Le régulateur de charge, placé entre les panneaux solaires et la batterie de stockage, contrôle la tension et l’intensité du courant. Grâce à des indicateurs visuels, il affiche l’état de charge de la batterie et le fonctionnement de l’ensemble du dispositif. Un régulateur de bonne qualité optimise l’injection de courant dans les batteries, ce qui non seulement maintient la vie de la batterie, mais améliore également le rendement global de l’installation solaire.

Différents types de régulateurs solaires

Il existe principalement deux types de technologies pour les régulateurs de charge solaire : les régulateurs à régulation TOR et ceux à Modulation de Largeur d’Impulsion (MLI), notamment les modèles PWM et MPPT. Chaque type a ses caractéristiques, ses avantages et ses inconvénients.

Régulateur PWM

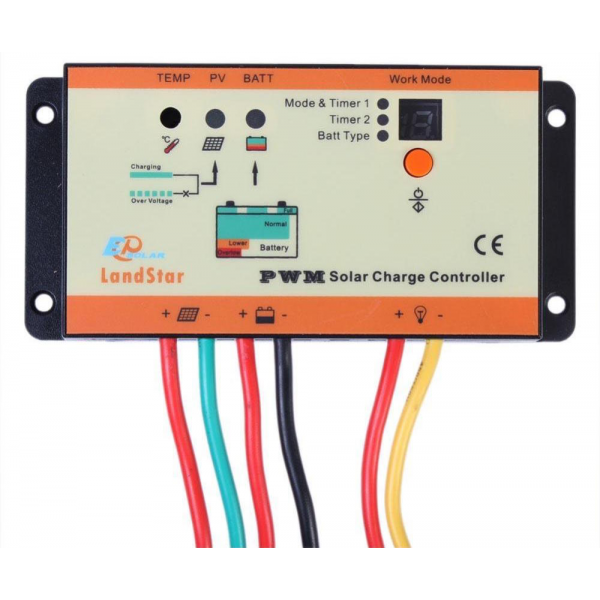

Le régulateur PWM, ou Modulation de Largeur d’Impulsion, est l’un des types les plus courants. Il régule la charge par impulsions, ce qui permet un contrôle efficace de l’énergie envoyée à la batterie. Cela dit, le régulateur PWM est limité à certaines configurations de panneaux solaires, notamment ceux ayant 36 ou 72 cellules. Il est idéal pour les petites installations où la puissance ne dépasse pas 200 Wc.

Régulateur MPPT

Le régulateur MPPT, ou Maximum Power Point Tracking, constitue une avancée technologique significative par rapport aux modèles PWM. Il permet une gestion dynamique de la production d’électricité, maximisant l’énergie envoyée à la batterie, même dans des conditions de faible ensoleillement. En effet, ce régulateur ajuste en permanence le point de puissance maximale des panneaux, offrant ainsi une plus grande efficacité, souvent entre 5% et 30% de gains supplémentaires dans la production.

Choisir le meilleur régulateur de panneau solaire

La sélection d’un régulateur de charge solaire adapté à votre installation est cruciale pour garantir un rendement optimal. Il est essentiel de prendre en compte plusieurs critères avant de faire votre choix.

Type de panneaux solaires et configuration

Le type de panneaux solaires que vous avez installés est déterminant dans le choix du régulateur. Pour des panneaux à 36 cellules, un régulateur PWM peut être adéquat. En revanche, si vos panneaux contiennent 60 cellules ou plus, un régulateur MPPT est recommandé. Il est également nécessaire de s’assurer que la tension du champ solaire est appropriée par rapport à celle de la batterie.

Intensité du courant de charge

L’intensité du courant de charge est un autre élément clé. Elle doit tenir compte de la capacité de décharge de la batterie sur 5 heures, généralement notée c5. Par exemple, une batterie de 100 Ah peut recevoir un courant de 20 A. Il est donc impératif que le régulateur que vous choisirez supporte au moins cette intensité tout en tenant compte de la consommation électrique prévue de votre installation.

Coûts et budgets

Le coût d’un régulateur peut varier considérablement. Un régulateur PWM basique peut commencer autour de 25 €, tandis que les modèles MPPT peuvent atteindre jusqu’à 1200 €, selon les fonctionnalités offertes. Gardez à l’esprit qu’un investissement dans un modèle plus performant peut s’avérer rentable, car ces appareils améliorent la production d’énergie sur le long terme.

Installation d’un régulateur de panneau solaire

Une fois le régulateur choisi, il est temps de l’installer correctement. Suivre les bonnes pratiques et recommandations est essentiel afin de garantir le bon fonctionnement de votre équipement.

Positionnement et câblage

Veillez à positionner le régulateur aussi près que possible de la batterie. Cela limitera les pertes d’énergie dues aux longs câbles. Le choix de la section de câble est également crucial et doit être dimensionné en fonction de l’intensité du courant à passer.

Il est recommandé d’utiliser un emplacement sec et bien ventilé durant l’installation. Il est également primordial de protéger les connexions avec des protections telles que des fusibles pour protéger vos matériaux en cas de court-circuit.

Contrôle et entretien

Une fois l’installation terminée, le régulateur de charge solaire ne requiert généralement pas d’entretien complexe. Toutefois, il est conseillé de vérifier les connexions et l’état général des câbles de temps en temps pour s’assurer qu’aucune corrosion ou dommage n’a eu lieu. En cas de dysfonctionnement, la consultation de professionnels peut s’avérer nécessaire pour rectifier le problème.

Bien que le régulateur de charge solaire ne soit pas obligatoire dans toutes les installations, mettre en place un équipement de qualité comme le régulateur Victron ou le régulateur SolarEdge peut transformer le rendement de votre système.

Choisir le bon régulateur et effectuer une installation rigoureuse peut améliorer significativement l’efficacité de votre système photovoltaïque, réduire les coûts d’électricité et augmenter la durabilité de vos installations solaires.
