Régulateur de Panneau Solaire : Guide Complet pour Choisir le Bon

Le choix d’un régulateur de charge solaire est fondamental pour optimiser l’utilisation des panneaux photovoltaïques. Selon que vous optiez pour un régulateur PWM ou MPPT, chaque modèle a ses spécificités et avantages. Comprendre ces différences vous permettra non seulement de maximiser la performance de votre installation mais également de garantir la longévité de vos équipements.

Les régulateurs sont souvent négligés lors de l’installation de panneaux solaires, alors qu’ils jouent un rôle clé dans la gestion de l’énergie produite. Que vous soyez un passionné de technologie ou un amateur de solutions durables, le bon régulateur contribuera significativement à votre autonomie énergétique.

Les Différents Types de Régulateurs de Charge Solaire

Les Régulateurs PWM : Économie et Simplicité

Les régulateurs de charge PWM (Pulse Width Modulation) sont accessibles et adaptés aux petites installations, spécifiquement celles de moins de 150W. Leur rôle est clair : adapter la tension de sortie des panneaux solaires à celle nécessaire pour charger les batteries. Grâce à leur simplicité, ils sont généralement moins coûteux que les modèles MPPT. Idéaux pour les utilisateurs qui n’ont pas besoin d’une grande complexité, ils se révèlent aussi plus faciles à mettre en œuvre.

Lors de la conception de votre installation, il est bon de garder à l’esprit que les régulateurs PWM ne conviennent que pour des systèmes où la tension du panneau ne dépasse pas 23V. Cela peut constituer une limitation pour certains utilisateurs, surtout si l’on souhaite étendre l’installation à l’avenir.

Pour plus de détails sur les régulateurs PWM, vous pouvez consulter ce guide.

Les Régulateurs MPPT : Performance et Efficacité

Les régulateurs MPPT (Maximum Power Point Tracking) représentent la technologie de pointe dans le domaine des régulateurs de charge. Grâce à des micro-processeurs sophistiqués et des algorithmes complexes, ils peuvent extraire jusqu’à 30% de puissance supplémentaire par rapport aux régulateurs PWM, surtout lorsque les conditions d’éclairement ne sont pas optimales, comme sous un ciel nuageux.

Un autre atout majeur des modèles MPPT réside dans leur capacité à accepter des tensions d’entrée beaucoup plus élevées, allant jusqu’à 250V. Cela permet de limiter les pertes dues à l’effet Joule et d’utiliser des panneaux solaires à haute tension. Ainsi, ces régulateurs sont idéaux pour des installations plus grandes et plus ambitieuses.

Pour vous aider à mieux comprendre le fonctionnement des régulateurs MPPT, voici un exemple d’installation ici.

Comment Choisir le Bon Régulateur de Charge ?

Le choix du régulateur adapté à vos panneaux solaires dépend de plusieurs critères comme la puissance totale de votre installation, la tension de votre parc batterie et la configuration de votre branchement. Évaluer ces paramètres est essentiel pour garantir une utilisation optimale et sécurisée de votre système.

Étape 1 : Déterminer la Puissance Totale des Panneaux

Commencez par additionner la puissance de tous vos panneaux solaires. Par exemple, si vous possédez quatre panneaux de 300Wc, la puissance totale sera de 1200Wc. Cette étape est cruciale pour s’assurer que le régulateur sélectionné pourra gérer la production d’énergie sans surplus ni perte de performance.

Étape 2 : Choisir la Tension de votre Parc Batterie

La tension de votre parc batterie influence directement la puissance que votre régulateur peut accepter. Par exemple, un régulateur en 24V peut accepter deux fois plus de puissance qu’un régulateur en 12V. Il est donc crucial de réfléchir à l’architecture de votre installation pour éviter des choix coûteux.

Étape 3 : Configurer le Branchement des Panneaux

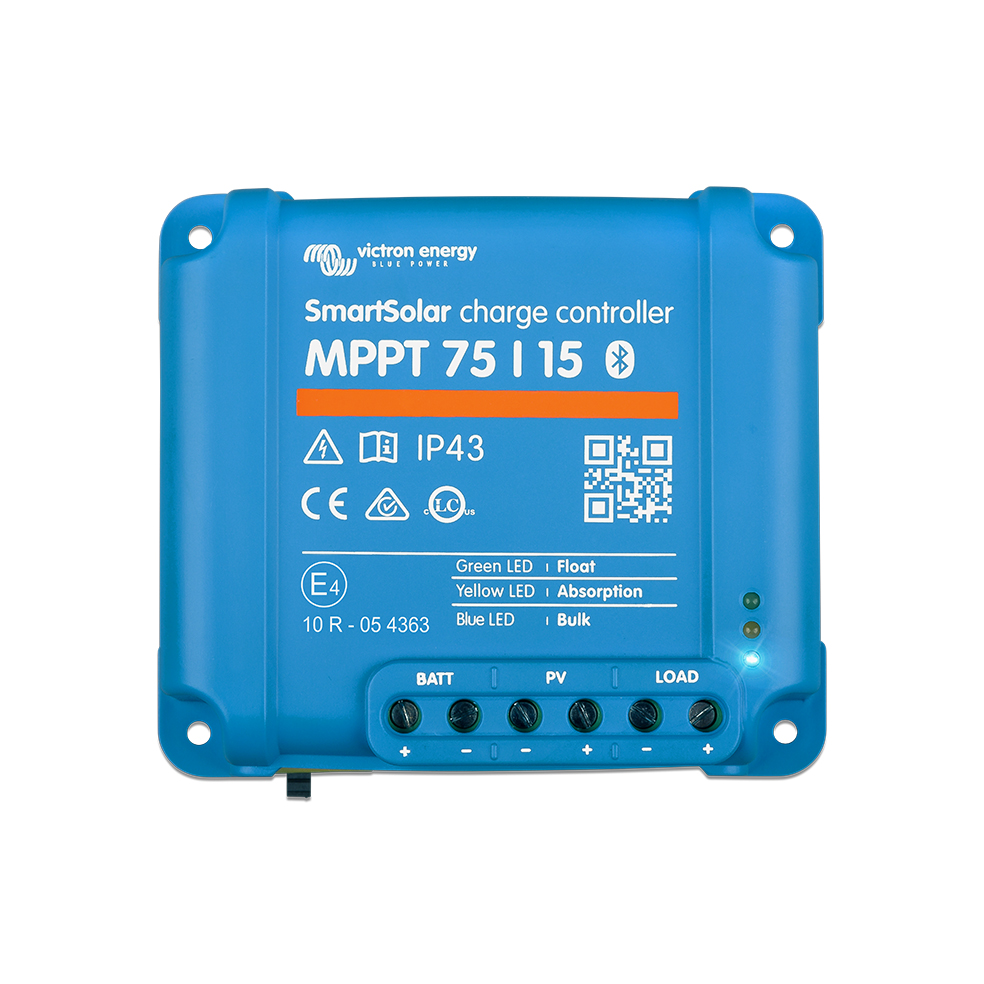

La configuration du montage de vos panneaux est un facteur déterminant pour ne pas dépasser la tension d’entrée maximale que peut gérer le régulateur. Par exemple, un régulateur MPPT 75/15 supportera jusqu’à 75V, ce qui signifie qu’il faut veiller à ce que la tension ne dépasse pas cette valeur lors du branchement. Cela implique souvent des branchements en série ou en parallèle qui doivent être soigneusement planifiés.

Dans le cadre d’une installation typique avec quatre panneaux de 300Wc, il est recommandé de réaliser deux séries de deux panneaux, connectées ensuite en parallèle. Cela permet de rester dans des plages de tension adaptées tout en optimisant la production d’énergie. Pour illustrer ce concept, voici un tableau simplifié des tensions et puissances à prendre en compte lors de la configuration de votre système.

Questions Fréquemment Posées sur les Régulateurs de Panneaux Solaires

Est-il utile de surdimensionner un régulateur ?

Il peut être judicieux de choisir un régulateur légèrement plus puissant si vous envisagez d’augmenter la capacité de votre installation à l’avenir. Mais attention, cela doit être fait en tenant compte des spécifications de l’équipement afin d’éviter tout dysfonctionnement. Opter pour un surdimensionnement sans raison valable pourrait également mener à un investissement non optimal.

Peut-on connecter différentes puissances de panneaux ?

Il n’est pas recommandé de connecter des panneaux photovoltaïques de puissances différentes sur un même régulateur. Cela pourrait perturber l’algorithme d’optimisation de la production et engendrer des dégâts. Préférez toujours des configurations homogènes pour garantir un rendement maximal.

Prenez le temps d’analyser votre installation solaire avant de choisir votre régulateur de charge. Une sélection minutieuse peut non seulement améliorer la performance de votre système, mais aussi prolonger la durée de vie de vos équipements. Pensez à consulter des sources fiables et à échanger avec d’autres utilisateurs expérimentés pour enrichir vos connaissances sur le sujet.
