Panneau solaire en série ou parallèle

La question de savoir s’il vaut mieux brancher ses panneaux solaires en série ou en parallèle est un sujet brûlant parmi les passionnés de l’énergie renouvelable. Chaque méthode de raccordement a ses avantages et ses inconvénients qui peuvent influencer l’efficacité de votre système photovoltaïque. Pour bien comprendre les implications de chaque option, plongeons dans le monde fascinant de l’énergie solaire et examinons de plus près ces deux configurations.

Qu’il s’agisse de réduire sa facture d’électricité ou de contribuer à la protection de notre planète, l’énergie solaire devient progressivement incontournable. Dans cet élan vers une transition énergétique réussie, choisir la bonne méthode de branchement de vos panneaux solaires constitue une pierre angulaire à votre installation. Découvrir les nuances entre ces deux approches s’avère donc essentiel pour tirer le meilleur parti de votre système.

Les bases du câblage solaire

Lorsqu’il s’agit d’installer des panneaux solaires, la configuration de câblage que vous choisissez peut avoir un impact significatif sur l’efficacité générale de l’installation. La méthode de branchement détermine la manière dont les tensions et courants sont produits :

Qu’est-ce que le branchement en série ?

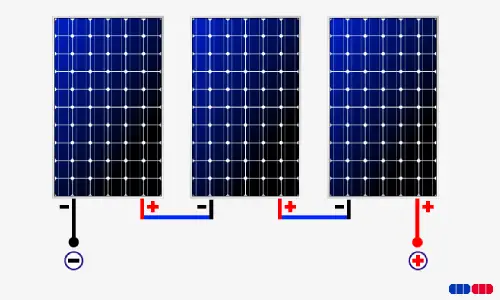

Le branchement des panneaux solaires en série signifie que la borne positive d’un panneau est reliée à la borne négative d’un autre. Par conséquent, les tensions s’additionnent tandis que le courant reste le même. Cette méthode est souvent choisie pour obtenir une tension supérieure, ce qui peut être avantageux pour des systèmes qui exigent une telle configuration. En effet, si vous avez plusieurs panneaux, vous pouvez obtenir les volts nécessaires pour charger efficacement vos batteries.

Un exemple courant serait de connecter trois panneaux de 12 V ; vous obtiendrez alors une tension totale de 36 V. Cela peut s’avérer très utile pour éviter les pertes d’énergie sur de longues distances.

Les inconvénients du câblage en série

La connexion en série a un côté sombre, et il convient d’en être conscient. Si un panneau tombe en panne ou est ombragé, cela peut réduire significativement la production d’énergie du système entier. En effet, l’effet d’une chaîne est que le fonctionnement de l’ensemble dépend d’un seul panneau. Cela constitue un risque non négligeable, surtout dans des environnements sujets à des conditions d’ombrage. En ce sens, la fiabilité pourrait être mise à mal, sauf si vous êtes prêt à investir dans des optimiseurs de puissance, qui améliorent la production et réduisent ce risque. Autrement dit, moins de panneaux peuvent signifier une production d’énergie compromise.

Le câblage en parallèle : avantages et fonctionnement

À l’opposé du branchement en série, le câblage en parallèle implique de connecter toutes les bornes positives ensemble et toutes les bornes négatives ensemble. Ainsi, alors que les courants s’additionnent, les tensions restent constantes. Cette méthode est souvent préférée dans des situations où la résilience et la performance sont essentielles.

Les panneaux solaires en parallèle continuent de fonctionner indépendamment les uns des autres. Par conséquent, si l’un d’eux est ombragé ou en panne, cela n’affecte pas la production d’énergie des autres panneaux. En d’autres termes, un problème avec un panneau ne rime pas avec une perte d’efficacité globale.

Les avantages du câblage en parallèle

Le câblage en parallèle est excellent, notamment lorsqu’il s’agit de maintenir une production énergétique maximale même dans des conditions d’ombrage. Ces systèmes sont également plus simples à étendre; vous pouvez ajouter des panneaux sans craindre de diminuer la tension globale du système. De plus, la charge est répartie, ce qui réduit la charge sur chaque panneau individuel.

Cela dit, il est important de noter que le câblage en parallèle peut entraîner des courants plus élevés, ce qui peut nécessiter des composants spécifiques tels que des câbles plus épais ou des régulateurs de charge capables de gérer ces volumes. Toutefois, dans l’ensemble, cette méthode est souvent plus adaptable.

Comparaison entre série et parallèle

En fin de compte, les différences entre les configurations en série et en parallèle présentent chacune des implications uniques pour votre système. Analysons plus en détail ces caractéristiques pour vous aider à décider de la meilleure option selon vos besoins.

Série vs Parallèle : Tension et courant

Le câblage en série a la particularité d’augmenter la tension. Si le système nécessite une tension élevée pour charger des batteries, cette méthode est à privilégier. Cependant, cela ne fonctionne pas nécessairement bien si des panneaux sont partiellement ombragés ou défectueux. En revanche, avec le câblage en parallèle, le courant s’accumule. Bien que les tensions restent constantes, cela signifie que vous obtiendrez plus de puissance disponible pour alimenter des appareils, et vous n’aurez pas à vous soucier autant d’une panne individuelle.

Série vs Parallèle : Coût et installation

En matière de coût, le câblage en série coûte souvent moins cher à installer car il nécessite moins de câbles. Cela peut sembler attrayant pour de nombreux propriétaires soucieux de leur budget. D’un autre côté, bien que le câblage en parallèle soit souvent plus coûteux en matériaux, la flexibilité et la résistance offertes pourraient justifier cet investissement, surtout si votre région est sujette à des ombres.

Évaluer votre besoin : Deux options à considérer

Choisir entre le câblage en série et en parallèle dépendra beaucoup de votre situation particulière. Examinez les facteurs clés, tels que vos attentes en matière de performance, l’emplacement de votre installation, et les éventuels problèmes d’ombrage.

Votre ensoleillement : un facteur déterminant

Si votre installation se trouve dans une zone très ensoleillée, le branchement en série pourrait convenir à votre système. Par contre, un système en parallèle pourrait être plus avantageux dans des régions où les ombres sont inévitables, afin de continuer à produire de l’énergie même si un ou plusieurs panneaux sont partis en vacances, vous savez, les jours où le ciel ne veut pas coopérer.

Les besoins de puissance de votre maison

Selon la quantité d’énergie dont vous avez besoin pour alimenter vos appareils électroménagers et autres appareils électriques, le câblage en série ou en parallèle peut faire une grande différence. Un système avec beaucoup d’appareils électriques exige une option suffisante pour gérer le profit énergétique. Une puissance plus constante et effective pourrait donner une tension suffisante via le câblage en série. Cela dit, une énergie plus variable le permettra avec le câblage en parallèle, apportant ainsi plus de courants dérivés.

Une combinaison des deux : la configuration hybride

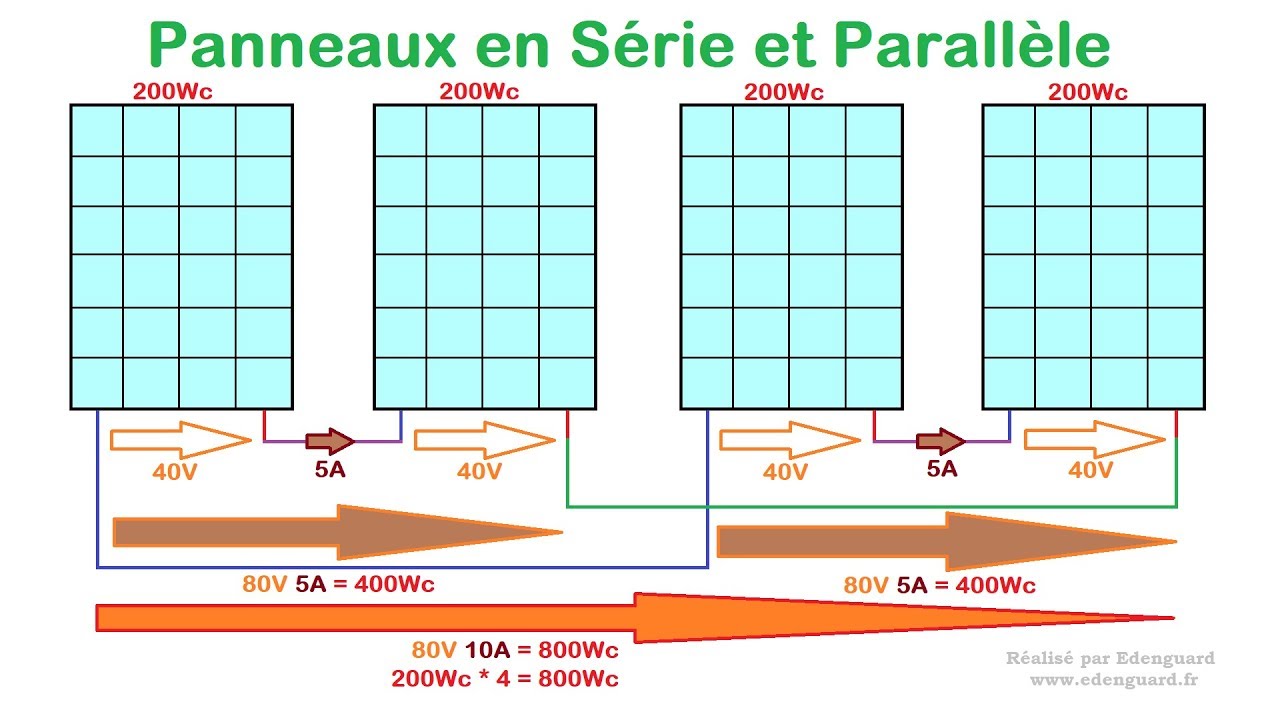

Il est souvent possible de combiner les deux configurations de manière synergique. Par exemple, vous pourriez avoir plusieurs chaînes de panneaux solaires câblés en série, puis ces chaînes elles-mêmes pourraient être connectées en parallèle. Une telle approche vous permettrait de bénéficier des avantages des deux configurations.

Optimisation de la production d’énergie

Cette méthode hybride vous offre la possibilité d’atteindre des niveaux de tension tout en maintenant une grande stabilité de production. Pour cela, l’essentiel reste de maintenir une bonne gestion du réseau et un soin des panels solaires afin d’adapter la production de manière optimale. C’est là que les optimiseurs de puissance entrent en jeu, car ils peuvent considérablement améliorer la performance de chaque panneau, indépendamment de la configuration choisie.

Le choix final : vos besoins avant tout

Quelle que soit la méthode que vous choisirez, assurez-vous qu’elle rencontre vos besoins énergétiques tout en restant alerté aux obsessions dui besoin de flexibilité. Vérifiez la compatibilité de vos équipements, mais surtout, faites-le avec confiance, car s’orienter vers le choix optimal pour vous est la meilleure décision à prendre dans le cadre de votre transition énergétique.

Questions fréquentes sur le câblage des panneaux solaires

De nombreuses questions peuvent se poser lors du choix du câblage de vos panneaux solaires. Voici les réponses à certaines d’entre elles :

Est-il possible de mélanger les connexions en série et en parallèle ?

Oui, vous pouvez combiner ces deux types de connexions. Cela peut rester entre deux systèmes différents, tant que vous vérifiez la compatibilité de chaque panneau et que vous respectez les instructions spécifiques du fabricant.

Quel câblage est le meilleur pour les panneaux de 12V ?

Ce choix dépendra de votre besoin en tension ou en courant. Chaque option a ses propres avantages et inconvénients, alors faites votre choix en connaissance de cause.

Puis-je mélanger des panneaux de différents fabricants ?

Combiner des panneaux de différents fabricants est possible, mais il faut respecter des critères d’équivalence de tension et de courant pour éviter des problèmes de performance.
