panneau solaire autocad

Le monde de l’énergie solaire est en pleine expansion, et avec cette croissance, les outils de conception assistée par ordinateur (CAO) jouent un rôle fondamental dans le développement de projets photovoltaïques. Les panneaux solaires sont au cœur de cette révolution, et AutoCAD s’impose comme un outil clé pour les concepteurs et techniciens. Mais qu’est-ce qui rend l’utilisation de AutoCAD pour les panneaux solaires si intéressante ? Découvrons ensemble les divers aspects et avantages offerts par cette technologie.

Pourquoi utiliser AutoCAD pour les panneaux solaires ?

L’utilisation d’AutoCAD dans le cadre de la conception de systèmes photovoltaïques présente plusieurs avantages indéniables. Tout d’abord, la flexibilité qu’offre ce logiciel permet une personnalisation des projets. Que ce soit pour le dimensionnement des panneaux solaires ou l’intégration des systèmes dans des bâtiments existants, AutoCAD s’adapte à toutes vos demandes.

Facilité de création de modèles 3D

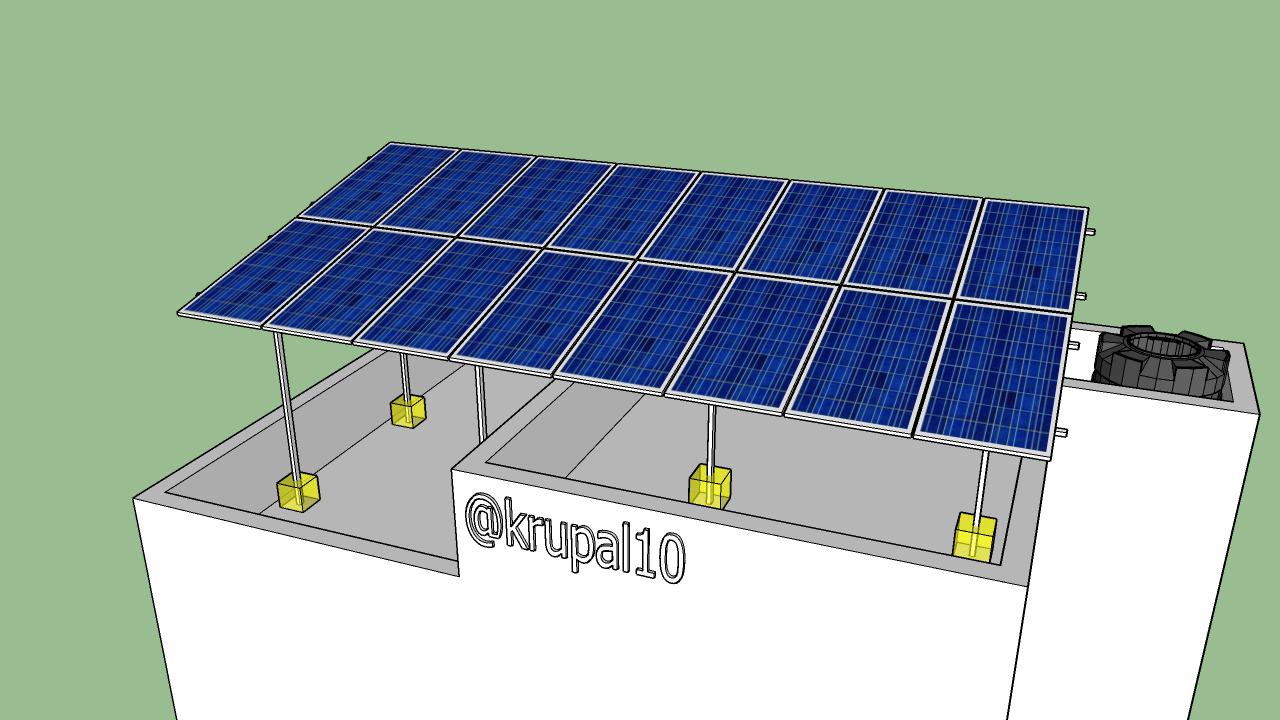

AutoCAD permet aux utilisateurs de créer des modèles 3D très détaillés, chaque composant peut être dessiné avec précision. Cela inclut également les éléments structurels nécessaires pour soutenir les panneaux solaires. Avec un modèle 3D, il devient plus aisé d’évaluer le potentiel d’ombrage, d’optimiser l’orientation des panneaux et d’anticiper les obstacles à l’insolation.

Interopérabilité avec d’autres logiciels

Une caractéristique importante d’AutoCAD est sa capacité à interagir avec d’autres logiciels de conception tels que Autodesk Revit et SketchUp. Cela permet une intégration fluide des projets et la possibilité d’utiliser des objets BIM pour une modélisation encore plus efficace. Pour ceux qui souhaitent télécharger des objets BIM gratuits relatifs aux panneaux solaires, des sites comme BIMobject offrent une vaste sélection d’options.

Normalisation et documentation

Travailler avec AutoCAD facilite également la normalisation des dessins et des documents. En créant des fichiers conformes aux standards, les équipes de conception s’assurent que le projet respecte toutes les réglementations en vigueur. Les gabarits AutoCAD sont faciles à configurer, ce qui permet de maintenir une cohérence dans tous les aspects du projet, de l’esquisse initiale à la présentation finale.

Les composants essentiels d’un système photovoltaïque intégré dans AutoCAD

Pour bien concevoir un système solaire, il est crucial de connaître les différents composants qui le composent. AutoCAD permet une modélisation précise de tous ces éléments.

Les panneaux solaires

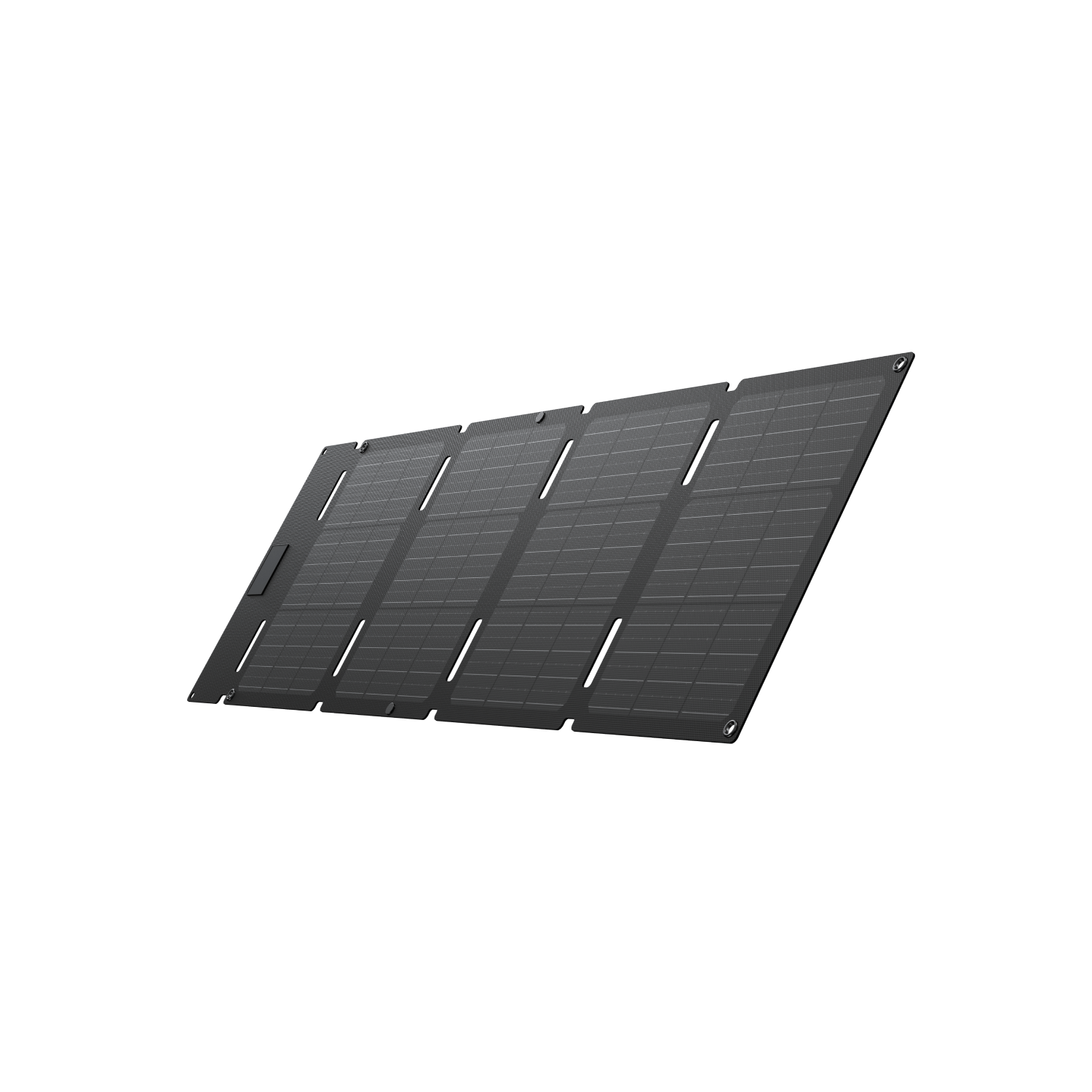

Les panneaux solaires, tels que ceux proposés par SunPower, sont le cœur du système. En utilisant AutoCAD, les techniciens peuvent enfin intégrer les spécifications techniques précises des panneaux dans leurs projets pour une meilleure visualisation.

Les onduleurs

Les onduleurs sont également cruciaux dans un système photovoltaïque. Ils convertissent l’énergie DC produite par les panneaux en AC utilisable, et il est important de les modéliser correctement dans AutoCAD pour garantir leur efficacité. La conception de l’emplacement et de la connectivité des onduleurs représente donc un autre aspect important de la conception intégrée.

Le système de montage

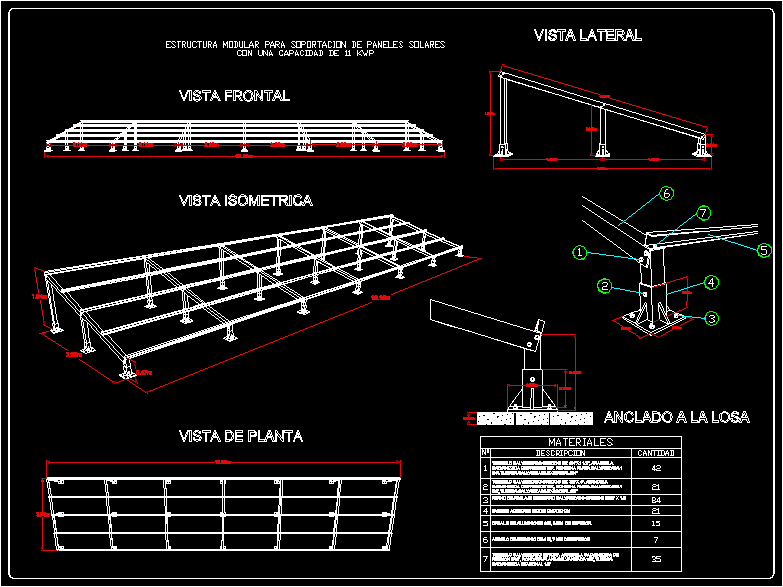

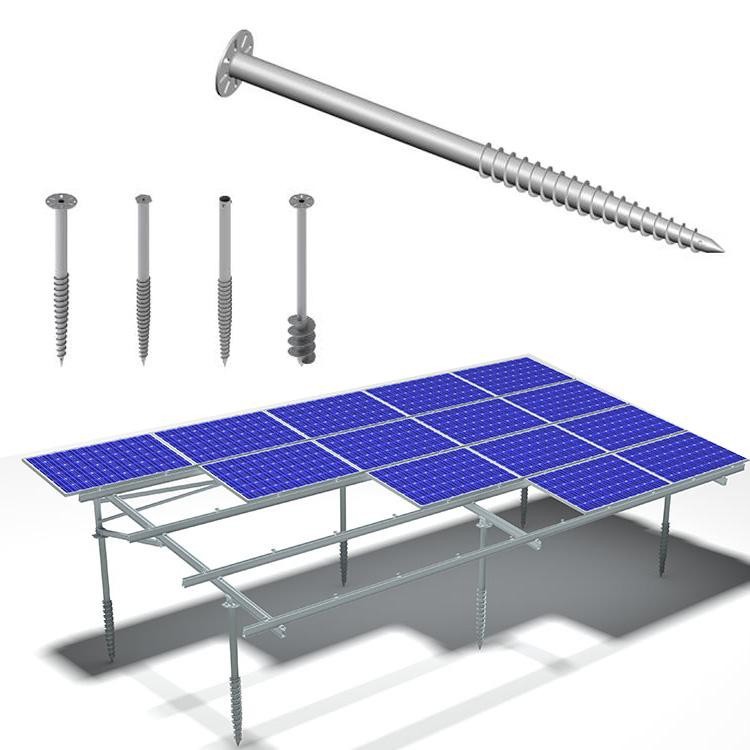

Le système de montage, qui maintient les panneaux en place, nécessite une attention particulière lors de la conception. AutoCAD permet de planifier la structure de soutien, en prenant en compte la sécurité et la résistance aux intempéries. Cela permet aux concepteurs de créer un système adéquat dès le départ.

Le stockage de l’énergie

Les batteries constituent un complément important pour le stockage de l’énergie produite. Avec AutoCAD, vous pouvez également inclure les systèmes de batterie dans votre plan et optimiser l’installation pour une recharge efficace. Cela inclut le dessin des emplacements pour ces batteries ainsi que leurs connexions électriques.

La mise en oeuvre de projets avec AutoCAD

Une fois que le modèle est conçu, la mise en œuvre de projets est la prochaine étape clé. Cela nécessite d’assurer une communication efficace entre les équipes de conception et d’exécution, ce qui est facilité par l’utilisation d’AutoCAD.

Collaboration entre équipes

Le logiciel permet de partager facilement des fichiers, ce qui signifie que tout le monde peut avoir accès aux informations les plus récentes. La collaboration entre les ingénieurs, les installateurs et les techniciens est essentielle pour s’assurer que le projet reste sur la bonne voie. Les échanges d’informations peuvent ainsi se faire de manière plus fluide et efficace.

Suivi et ajustements

Une fois le projet en cours, il est vital de suivre son avancée et d’effectuer les ajustements nécessaires. Grâce aux modèles et à la visualisation qu’AutoCAD offre, il est facile de détecter les problèmes potentiels avant qu’ils ne s’aggravent. Cela permet aux équipes d’avoir une totale visibilité sur le projet, ce qui réduit le risque de malentendus.

Les ressources disponibles pour AutoCAD

Il existe de nombreuses ressources en ligne pour apprendre à utiliser AutoCAD spécifiquement pour la conception de panneaux solaires. Des tutoriels sur des plateformes telles que Autodesk vous guident dans l’utilisation des outils. D’autres ressources comme Bibliocad offrent des fichiers CAO préconçus à intégrer directement dans vos projets.

téléchargement de modèles DWG

Reviewant différents types de modèles DWG disponibles, il est possible de trouver des blocs vectoriels de panneaux solaires que l’on peut télécharger gratuitement sur des sites comme BIMobject ou 1dwg. Ces fichiers sont précieux pour accélérer le processus de conception.

Les forums et communautés d’AutoCAD

Participer aux forums dédiés à AutoCAD peut également être bénéfique. Les utilisateurs partagent leurs expériences, leurs astuces et apportent une aide précieuse pour surmonter les défis liés à la conception de systèmes photovoltaïques. Cela permet d’apprendre des autres et d’améliorer ses compétences.

Les défis de la conception avec AutoCAD

Malgré ses nombreux atouts, concevoir un système de panneaux solaires via AutoCAD peut présenter des défis.

Complexité des systèmes

Les projets photovoltaïques peuvent parfois être très complexes, avec de nombreux composants à considérer. Cela nécessite une bonne connaissance des règles de calcul et des normes de sécurité qui doivent être intégrées dès le début de la conception.

Évolution des technologies

Technologies en évolution rapide sont également un défi. Les panneaux solaires, leurs rendements et les technologies d’onduleurs évoluent sans cesse. Les concepteurs doivent constamment mettre à jour leurs compétences et leurs ressources pour rester à jour avec les dernières innovations.

Coûts d’apprentissage et de mise en œuvre

Enfin, il faut également mentionner le coût associé à l’apprentissage d’AutoCAD et au développement des projets. Bien qu’il existe de nombreuses ressources gratuites, certaines nécessiteront un investissement financier pour des formations plus approfondies.
