Comprendre le fonctionnement d’un schéma de panneau solaire photovoltaïque

Le passage à l’énergie solaire est une étape cruciale pour répondre aux enjeux environnementaux et économiques actuels. Pour les particuliers et les professionnels qui souhaitent investir dans des installations photovoltaïques, comprendre le fonctionnement d’un schéma de panneau solaire est essentiel. Ce guide détaillera les éléments clés, les différents types de schémas, ainsi que leur importance dans le processus d’installation.

Les panneaux solaires, composés de cellules photovoltaïques, transforment l’énergie solaire en électricité. Toutefois, cette transformation dépend de plusieurs facteurs que l’on retrouve dans le schéma électrique de l’installation. Décortiquons ensemble les différentes composantes et la manière dont elles interagissent pour optimiser la production d’électricité.

Les composants essentiels d’un schéma électrique solaire

Un schéma électrique d’une installation solaire se compose principalement de plusieurs éléments fondamentaux. Chaque composant joue un rôle spécifique dans la conversion de l’énergie solaire en électricité exploitable. Les éléments principaux incluent :

Panneaux solaires

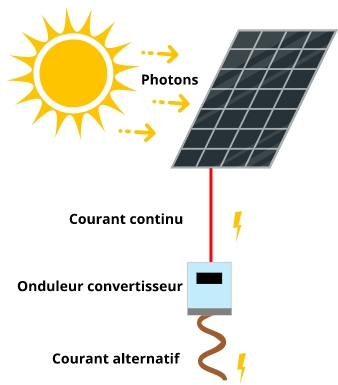

Les panneaux solaires sont le cœur du système. Composés de nombreuses cellules photovoltaïques, ils captent la lumière du soleil et la transforment en courant continu (DC). Ces panneaux peuvent être connectés en série ou en parallèle, selon les besoins énergétiques.

Ondulateurs

Les ondulateurs sont indispensables, car ils transforment le courant continu produit par les panneaux solaires en courant alternatif (AC), qui peut être utilisé par les appareils électroménagers. La sélection de l’onduleur doit correspondre à la capacité des panneaux et à la configuration de l’installation.

Tableau électrique

Le tableau électrique est le point central de distribution de l’électricité dans le système. Il relie les panneaux, l’onduleur et le réseau électrique, gérant la distribution et la sécurité du système.

Batteries (optionnelles)

Les batteries sont parfois intégrées à l’installation pour stocker l’électricité produite. Cela permet d’utiliser l’énergie stockée pendant la nuit ou lors de périodes nuageuses, rendant le système autonome.

Types de schémas électriques pour panneaux solaires

Les schémas électriques pour l’installation de panneaux solaires varient en fonction de la configuration choisie. Voici les principales options :

Schéma unifilaire

Ce type de schéma présente de manière simplifiée l’ensemble des connexions d’un système photovoltaïque. Il est utile pour une compréhension rapide des interconnexions entre les différentes parties de l’installation.

Schéma multifilaire

Le schéma multifilaire, en revanche, offre une représentation détaillée de chaque connexion. Ce schéma est souvent utilisé pour des installations complexes, où chaque composant nécessite une attention particulière.

Branchement en série et en parallèle

Les connexions en série augmentent la tension d’un système, tandis que les connexions en parallèle augmentent le courant. Le choix entre ces configurations dépend des besoins énergétiques et des caractéristiques des panneaux choisis.

Connecter un panneau solaire au réseau

Le raccordement d’un système photovoltaïque au réseau électrique est une étape cruciale. Respecter les normes de sécurité tout en assurant une connexion efficace est essentiel. Les éléments clés à considérer incluent :

Les dispositifs de protection

Intégrer des dispositifs de protection, tels que des disjoncteurs et des fusibles, est important pour éviter tout risque de surcharge ou de court-circuit. Ces équipements devraient être intégrés dans le schéma électrique pour garantir une protection adéquate à l’ensemble du système.

Le respect des normes

Chaque pays a des réglementations spécifiques concernant le raccordement des systèmes photovoltaïques au réseau. Il est nécessaire de se conformer aux exigences locales pour éviter des complications lors de l’installation. Consulter des guides spécialisés, tels que ceux disponibles sur Effy, peut offrir des informations précieuses.

Le processus de raccordement

Le raccordement comprend plusieurs étapes, de l’installation physique des panneaux à la mise en service de l’onduleur et de l’ensemble du système. Chaque étape doit être soigneusement documentée dans le schéma électrique pour garantir une bonne mise en œuvre.

Options de stockage de l’énergie solaire

Pour maximiser l’utilisation de l’énergie produite par les panneaux solaires, incorporer un système de stockage d’énergie peut améliorer considérablement l’efficacité d’une installation. Voici les principales options :

Utilisation des batteries

Les batteries de stockage sont idéales pour conserver l’électricité produite durant les heures d’ensoleillement et l’utiliser lorsque nécessaire. Les systèmes modernes, comme les batteries lithium-ion, offrent une durée de vie prolongée et améliorent la flexibilité de l’utilisation de l’énergie.

Optimisation de la consommation

Combiner l’intégration des batteries avec une gestion efficace de la consommation permet de réduire les factures d’électricité. Une gestion intelligente peut programmer l’utilisation en fonction des heures de production et des besoins énergétiques.

Évaluation de la rentabilité

Avant d’intégrer des systèmes de stockage, il est important d’évaluer la rentabilité de cette option. Calculer le coût initial des batteries versus les économies d’énergie réalisées est crucial pour prendre une décision éclairée.

L’importance des schémas électriques dans l’efficacité de l’installation solaire

Les schémas électriques jouent un rôle fondamental dans la mise en œuvre efficace des systèmes photovoltaïques. Un bon schéma facilite la compréhension de la configuration, améliore la communication entre les installateurs et les utilisateurs et optimise les performances du système. Voici quelques points clés :

Simplification du processus d’installation

Des schémas clairs et bien définis permettent aux installateurs de suivre une procédure systématique, ce qui réduit les risques d’erreurs. Cela se traduit par un temps d’installation réduit et moins de problèmes de mise en service.

Prévention des problèmes techniques

En identifiant clairement chaque composant et leurs interconnexions, les schémas électriques aident à prévenir les problèmes techniques potentiels. Lorsqu’un problème survient, il est plus facile de localiser la source de la défaillance grâce à un bon schéma. Cela permet un diagnostic rapide et efficace.

Assurance de la conformité réglementaire

Un schéma préparé selon les normes en vigueur garantira la conformité réglementaire de l’installation, ce qui est essentiel pour éviter les pénalités et assurer la sécurité du système. La connaissance des exigences spécifiques en termes de schémas électriques et de raccordements est essentielle pour tout installateur.

Témoignages sur la mise à l’échelle des installations solaires

Plusieurs propriétaires ayant opté pour l’énergie solaire soulignent l’importance d’un bon schéma électrique. L’un d’eux a déclaré : « Avant d’installer mes panneaux, j’étais inquiet à propos des connexions. Grâce au schéma fourni, l’installation a été très simple et efficace. » Un autre ajouta : « Le fait de comprendre les outils à ma disposition m’a permis d’optimiser mes coûts tout en bénéficiant d’un super rendement. » Ces témoignages montrent à quel point un schéma bien conçu peut transformer une installation potentielle en succès.
