Connecteur de câble panneau solaire

Les connecteurs de câbles pour panneaux solaires représentent un élément essentiel dans la mise en place d’une installation photovoltaïque. Ils assurent la liaison entre les panneaux solaires, les régulateurs de charge et les convertisseurs de tension. Une bonne compréhension de leur rôle permet d’optimiser la performance de votre système et d’éviter des problèmes de connexion qui pourraient compromettre la production d’énergie.

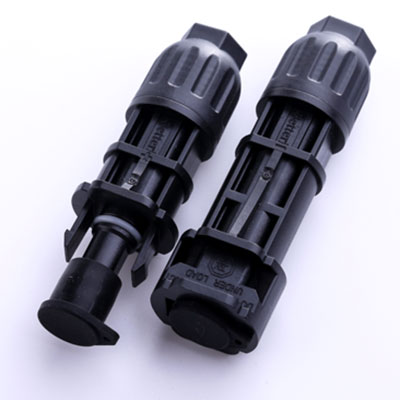

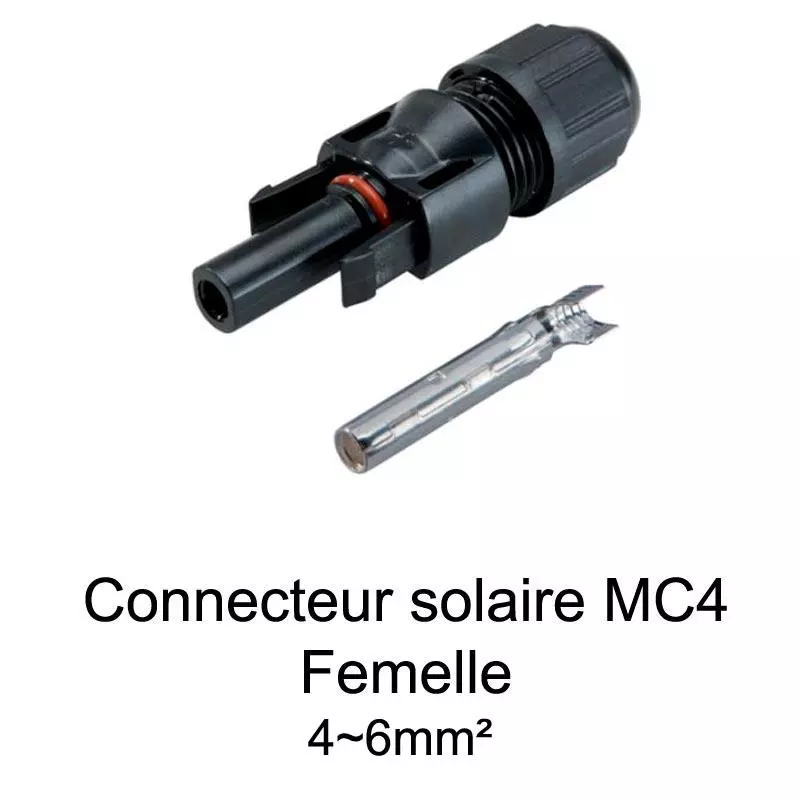

Le connecteur MC4 est le plus couramment utilisé dans ce domaine. Il est conçu pour être étanche et résistant aux intempéries, ce qui en fait un choix idéal pour des installations extérieures. Les connecteurs sont généralement disponibles en différentes couleurs pour aider à identifier les fils positifs et négatifs : rouge pour le positif et noir pour le négatif.

Pourquoi les connecteurs sont-ils si importants ?

La qualité des connecteurs utilisée dans une installation de panneaux solaires ne doit pas être négligée. Un mauvais raccordement peut entraîner des pertes d’énergie, des chutes de tension, ou pire encore, des incendies dus à une surchauffe. De plus, un connecteur de mauvaise qualité peut rapidement se détériorer, ce qui augmente le risque de pannes dans votre système solaire.

Il est indispensable d’opter pour des connecteurs de haute qualité, généralement en cuivre étamé, qui garantissent une meilleure conductivité. Le choix des matériaux est tout aussi crucial, car seul un matériau de bonne qualité peut assurer la longévité et la fiabilité de l’installation.

Types de connecteurs pour panneaux solaires

Il existe plusieurs types de connecteurs pour systèmes photovoltaïques, dont les principaux comprennent :

• MC4 : Le standard de l’industrie, offrant facilité de connexion et sûreté.
• H4 : Une alternative plus récente qui permet des connexions à des systèmes de panneaux plus modernes.
• MC3 : Ancien standard, moins commun mais encore utilisé dans certaines applications spécifiques.

Le choix entre ces types de connecteurs dépendra de votre installation spécifique et des composants que vous utilisez.

Comment choisir le bon connecteur ?

Choisir le bon connecteur de câble pour votre installation photovoltaïque peut sembler intimidant. Plusieurs facteurs doivent être pris en compte pour garantir un fonctionnement optimal de votre système. Voici quelques éléments clés à considérer :

Compatibilité

Le premier aspect à vérifier est la compatibilité des connecteurs avec votre panneau solaire. Vérifiez les spécifications du fabricant pour savoir quel type de connecteur il recommande. Utiliser des connecteurs inadaptés peut entraîner des dysfonctionnements ou des risques de sécurité.

Section des câbles

La section des câbles que vous utilisez doit également être prise en compte. Assurez-vous que les connecteurs peuvent accueillir la section des câbles que vous avez choisi. Une trop grande différence entre le diamètre des câbles et celui des connecteurs peut entraîner des surchauffes et des pertes d’énergie.

Normes de qualité

Recherchez des connecteurs conformes aux normes, comme IEC et UL. L’approbation de norme peut vous garantir que le produit a été testé pour la sécurité et l’efficacité.

Installation des connecteurs de câbles solaires

Installer des connecteurs de câbles solaires peut être une tâche délicate si vous n’êtes pas familiarisé avec le processus. Heureusement, avec un peu de préparation et les bons outils, cela peut être fait facilement. Voici les étapes principales pour installer vos connecteurs MC4 :

Étape 1 : Préparation

Avant de commencer, rassemblez tous les outils nécessaires. Cela peut inclure des ciseaux pour couper les câbles, une pince à sertir pour monter les connecteurs et un multimètre pour tester les connexions. Vérifiez que les câbles sont propres et coupés de manière droite pour assurer une bonne connexion.

Étape 2 : Dénuder les câbles

Dénudez les fils sur les extrémités des câbles que vous allez connecter. Assurez-vous que la longueur dénudée correspond à celle recommandée par le fabricant du connecteur.

Étape 3 : Connecter

Insérez le fil dénudé dans le connecteur et utilisez la pince à sertir pour bien l’enclencher. Assurez-vous que le fil est bien fixé et qu’il n’y a pas de fil exposé. Cette étape est cruciale pour éviter des pannes dues à une mauvaise connexion.

Étape 4 : Testez la connexion

Après avoir installé les connecteurs, utilisez un multimètre pour tester la continuité et la résistance de la connexion. Cela vous permettra de vérifier que tout est correct avant de mettre le système sous tension.

Étape 5 : Isolation

Assurez-vous que toutes les connexions sont correctement isolées pour éviter des courts-circuits. Utiliser des manchons thermorétractables peut aider à protéger vos connexions des intempéries.

Entretien des connecteurs de câbles solaires

Pour assurer la longévité de votre installation, un entretien régulier est nécessaire. Inspectez régulièrement les connecteurs pour toute usure visible ou corrosion. Un nettoyage de temps en temps peut également être utile, surtout après des conditions météorologiques extrêmes.

Il est conseillé de garder un œil sur les signes de dommage, comme des fils dénudés ou des connecteurs lâches. En cas de défaillance d’un connecteur, remplacez-le immédiatement pour prévenir des complications dans votre système.

Enfin, il peut être utile de consulter les avis d’autres utilisateurs sur les connecteurs et de suivre les dernières innovations dans le secteur des panneaux solaires. Avec le bon entretien et une installation adéquate, vous pourrez profiter d’une production d’énergie optimale pendant de nombreuses années.
