Comment bien choisir votre câble pour panneaux solaires photovoltaïques

Dans le cadre de l’installation de systèmes photovoltaïques, le choix du câblage est crucial pour assurer un maximum d’efficacité. Plusieurs facteurs entrent en jeu pour sélectionner les bons câbles, y compris la section, la distance, et la qualité des matériaux utilisés. Opter pour des câbles conformes aux normes spécifiques vous permettra d’optimiser votre installation et de garantir sa durabilité. Ce guide pratique vous aidera à naviguer à travers le choix du câblage solaire et à comprendre les meilleures pratiques à adopter.

Importance de la section de câble

La section du câble est un facteur déterminant pour la performance de votre installation. Une section inappropriée peut entraîner des pertes d’énergie significatives. Pour la plupart des installations, on recommande des sections variant entre 4 et 6 mm², mais cela dépend de la distance entre les panneaux solaires et l’onduleur.

Calcul de la section de câble

Pour évaluer correctement la section de câble à utiliser, il est nécessaire d’effectuer des calculs basés sur la distance et l’intensité du courant. Une formule couramment utilisée est : S = (3,4 x D x I) / (dU x U), où S représente la section en mm², D la distance en mètres, I l’intensité en ampères, et dU et U respectivement la chute de tension acceptable et la tension.

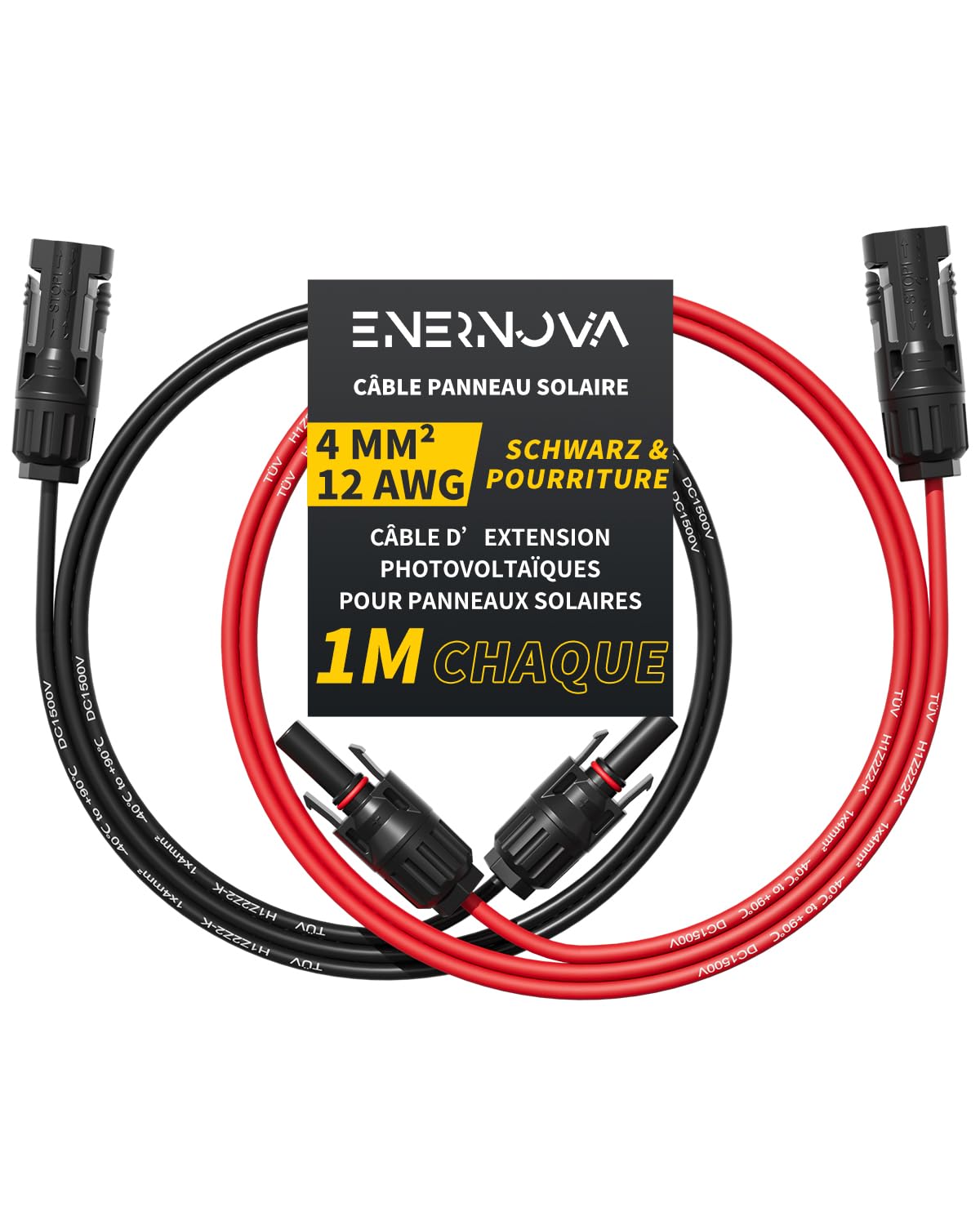

Types de câbles solaires

Il existe plusieurs types de câbles conçus spécifiquement pour les installations photovoltaïques. Les câbles en cuivre multibrin sont parmi les plus recommandés. En raison de leur conception, ils permettent des connexions de qualité supérieure, minimisant les pertes dues à la résistance.

Câbles à faible tension vs haute tension

Les câbles à faible tension sont souvent adaptés pour des installations domestiques, tandis que ceux à haute tension conviennent pour des systèmes connectés au réseau ou des installations de grande échelle. La distinction est importante pour assurer la sécurité de votre système.

Caractéristiques techniques

Les câbles doivent être résistants aux intempéries et conformes aux normes de sécurité. Par exemple, les câbles de la série H1Z2Z2-K sont spécialement conçus pour résister aux UV et aux températures extrêmes, garantissant ainsi une longévité accrue.

La longueur des câbles photovoltaïques

La longueur des câbles utilisés dans votre installation peut avoir un impact significatif sur sa performance. Des câbles trop longs peuvent causer une chute de tension, réduisant ainsi l’efficacité de votre système. Il est donc crucial de mesurer correctement les distances entre les panneaux et l’onduleur.

Éviter les pertes d’énergie

Pour éviter des pertes d’énergie inutiles, le câblage doit être aussi court que possible sans compromettre l’accessibilité ou la sécurité. Plus la longueur est significative, plus la section du câble doit être augmentée pour maintenir le rendement optimal.

Impact sur la sécurité

Des câbles de trop longue longueur peuvent également entraîner une surchauffe, ce qui constitue un risque d’incendie. Assurez-vous de toujours respecter les spécifications du fabricant et d’installer des disjoncteurs pour protéger votre installation des surcharges.

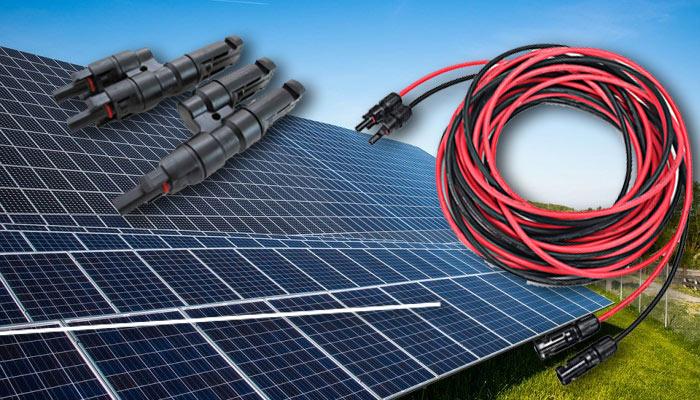

Connecteurs solaires : un élément clé

Les connecteurs solaires jouent un rôle essentiel dans le câblage de votre installation. Ils assurent la connexion entre les panneaux solaires et le reste du système, et leur qualité peut influencer la performance globale de votre installation.

Choix des connecteurs

Les connecteurs de type MC4 sont les plus couramment utilisés dans les installations photovoltaïques. Ils sont conçus pour être résistants aux intempéries et garantir une connexion sécurisée. Lors de leur achat, assurez-vous qu’ils sont compatibles avec vos câbles et panneaux solaires.

Maintenance des connecteurs

Il est également essentiel de veiller à l’entretien des connecteurs. Des connexions sales ou corrodées peuvent entraîner des pertes de performance. Inspectez régulièrement vos connecteurs et nettoyez-les si nécessaire pour assurer un bon fonctionnement.

Règlementations et normes à respecter

Lors de l’installation de panneaux solaires, il est fondamental de respecter les réglementations locales et les normes de sécurité en vigueur. Cela inclut non seulement le choix des câbles appropriés, mais également leur installation correcte.

Normes électriques

Les câbles utilisés doivent répondre à des normes spécifiques. Par exemple, les câbles solaires doivent être conformes à la norme IEC 62852, garantissant leur sécurité et leur robustesse. Ignorer ces normes peut non seulement compromettre l’efficacité de votre installation, mais aussi mettre en danger la sécurité de votre propriété.

Assurances et responsabilités

Vérifiez également si votre assurance habitation couvre les installations solaires. En cas de dommages dus à une installation non conforme, vous pourriez rencontrer des complications dans votre couverture. Assurez-vous d’opérer en toute légalité pour éviter des problèmes futurs.

Conseils pratiques pour l’installation

Finalement, pour garantir une installation solaire réussie, respectez certaines recommandations pratiques : travaillez toujours avec des équipements conformes, vérifiez la qualité des matériaux avant l’achat, et collaborez avec des professionnels si nécessaire.

Formation et expertise

Investir dans des formules de formation peut également s’avérer utile, notamment pour ceux qui envisagent de réaliser leur installation eux-mêmes. Des conseillers en énergie solaire peuvent vous aider à mieux comprendre les exigences de votre système.

Ressources en ligne

Enfin, n’hésitez pas à consulter des ressources en ligne, telles que Ase Energy ou Solaire Pro, qui offrent de nombreux conseils pratiques et guides d’achat pour vous aider dans votre démarche.
