Quel câble choisir pour votre panneau solaire ?

Le choix du bon câble pour votre installation photovoltaïque est une étape essentielle pour garantir un fonctionnement optimal. Chaque élément de votre système, depuis les panneaux solaires jusqu’à l’onduleur, doit être relié par un câblage adéquat. Le type de câble, sa section, et sa longueur sont des facteurs cruciaux qui influencent à la fois l’efficacité et la sécurité de votre système. Grâce à cet article, vous découvrirez les meilleures pratiques pour sélectionner le câble idéal pour vos panneaux solaires.

Importance de la longueur et de la section du câble

La longueur du câble est un élément à prendre en compte lors de la planification de votre installation. Plus la distance entre les panneaux et l’onduleur est grande, plus la chute de tension peut être significative. De ce fait, une connexion optimale nécessite une évaluation précise des distances. En général, limiter cette distance à moins de 25 mètres permet d’éviter des pertes d’énergie et d’optimiser le rendement de votre système.

Calcul de la section de câble

La section du câble doit être calculée en fonction de l’intensité que le câble doit supporter. En général, pour les installations résidentielles, une section de 4 mm² ou 6 mm² est souvent suffisante. Ce choix permet de réduire les risques de surchauffe et de perte de courant. La formule qui peut être appliquée pour calculer la section de câble nécessaire est : S = 2 x L x I / (ρcu x ΔU). L est la longueur du câble, I est l’intensité, ρcu est la résistivité du cuivre, et ΔU est la chute de tension acceptée.

Choisir le bon type de câble

Dans le cadre d’une installation photovoltaïque, le type de câble est également très important. Les modèles les plus recommandés incluent les câbles H07V-K, H07RN-F et U1000 R2V, qui sont spécifiquement conçus pour résister aux conditions climatiques extérieures. Ces câbles garantissent non seulement une meilleure conductivité mais aussi une durabilité accrue. N’oubliez pas que l’emploi de câbles adéquats assure non seulement la performance de votre installation mais contribue également à sa sécurité globale.

Critères de qualité des câbles

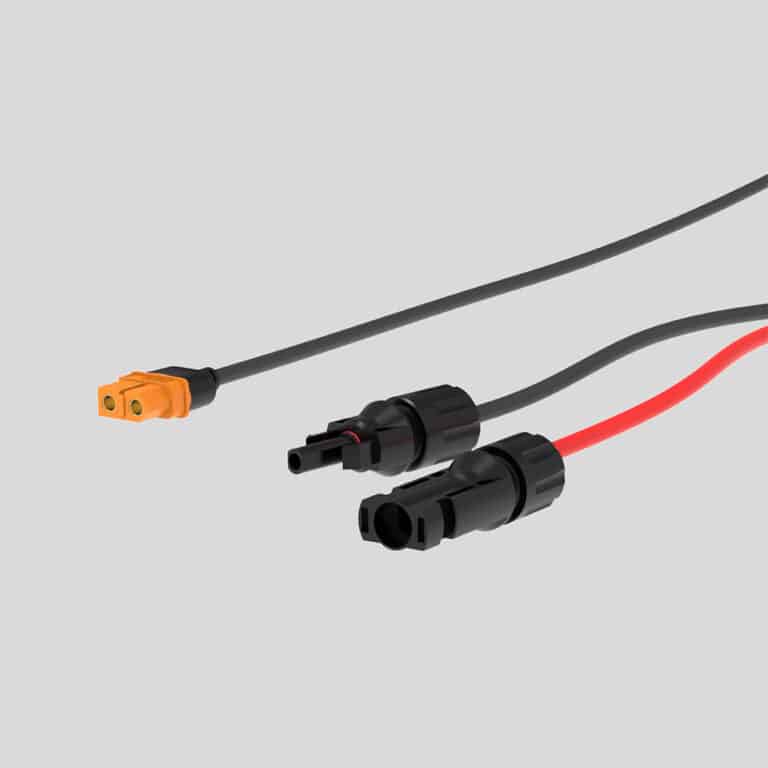

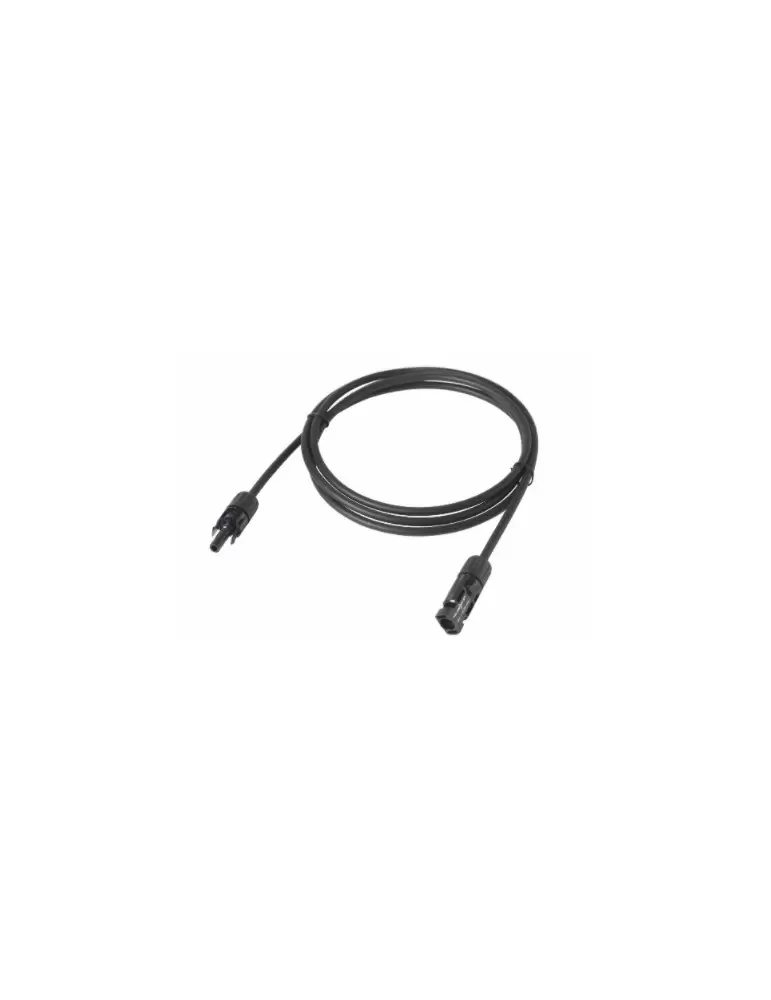

La qualité du câble utilisé doit être une priorité. Optez pour des produits de haute qualité qui répondent aux normes de sécurité et qui assurent une meilleure conductivité. Il est également crucial de vérifier que les câbles choisis sont conformes aux réglementations locales. De plus, des connecteurs dignes de confiance, comme les connecteurs MC4, sont également nécessaires pour garantir une connexion sécurisée et durable entre les panneaux solaires et l’onduleur.

Le transport de l’énergie

Le transport de l’énergie dans votre installation est un élément clé à considérer. Les câbles qui véhiculent le courant alternatif, tels que ceux qui relient l’onduleur aux équipements électriques, doivent être en cuivre pour maximiser la conductivité. Assurez-vous que le dimensionnement des câbles respecte bien les exigences requises afin d’éviter les surcharges et de garantir un fonctionnement stable de l’ensemble du système.

Importance de la mise à terre

N’oubliez pas que la mise à terre est essentielle dans n’importe quelle installation électrique. Les câbles de terre, généralement de section 6 mm² ou 16 mm², jouent un rôle fondamental en assurant une liaison équipotentielle entre votre installation photovoltaïque et votre système électrique. Cela contribue à éviter les risques électriques et garantit la sécurité de tous les utilisateurs.

Considérations et erreurs à éviter

Lors de la sélection de câbles pour votre installation de panneaux solaires, plusieurs erreurs doivent être évitées. Il est fréquent de sous-estimer la longueur nécessaire, ce qui peut entraîner des problèmes futurs. De plus, négliger la section de câble adéquate peut conduire à des surchauffes et à une diminution de la performance. Une attention particulière doit également être portée à la qualité des connecteurs, qui jouent un rôle tout aussi important que le câblage lui-même.

Diagrammes d’installation de câbles

Pour mieux visualiser le processus, il est utile de consulter des tableaux ou des diagrammes qui dépeignent le bon câblage pour l’installation de panneaux solaires. Ces documents, disponibles auprès de fabricants ou de sites spécialisés, fournissent des directives sur le choix de la bonne section et du type de câbles à utiliser, tout en soulignant l’importance de respecter les normes en vigueur.

Conclusion sur le choix des câbles pour panneaux solaires

Professionnel de l’énergie solaire ou simple passionné, garantir le bon fonctionnement de votre installation photovoltaïque passe par une sélection minutieuse des câbles. Assurez-vous d’explorer toutes les options et de consulter les recommandations des experts afin de bien dimensionner votre câblage. Optez pour des câbles de qualité pour maximiser le rendement de votre système solaire. Visitez des ressources spécialisés pour approfondir vos connaissances.

Pour une consultation plus approfondie, parcourez notre site pour des conseils et des articles sur les meilleures pratiques pour l’installation de panneaux solaires.
