câblage panneau solaire

Le câblage des panneaux solaires est une étape essentielle pour garantir le bon fonctionnement de votre installation photovoltaïque. Avec les nouvelles technologies et la baisse des coûts, l’énergie solaire devient de plus en plus accessible. Pourtant, le succès d’un tel investissement dépend souvent de la qualité de l’installation, notamment du câblage, qui peut influencer à la fois la sécurité et la rentabilité de votre système. De la conception à la mise en œuvre, découvrons ensemble les aspects fondamentaux du câblage des panneaux solaires, et comment bien le réaliser pour optimiser votre production d’électricité.

Comprendre le Principe de Fonctionnement d’un Panneau Solaire

Un panneau solaire fonctionne par le biais de cellules photovoltaïques qui convertissent la lumière du soleil en électricité. Ces cellules sont principalement faites de silicium et fonctionnent sur le principe de l’effet photovoltaïque. Lorsque la lumière frappe le panneau, elle excite les électrons dans le silicium, créant un courant électrique. La tension électrique est ensuite acheminée à travers un câblage qui doit être optimisé pour minimiser les pertes d’énergie.

Les Éléments Essentiels du Câblage

Pour réaliser le câblage de votre installation photovoltaïque, un certain nombre d’éléments doivent être pris en compte, notamment :

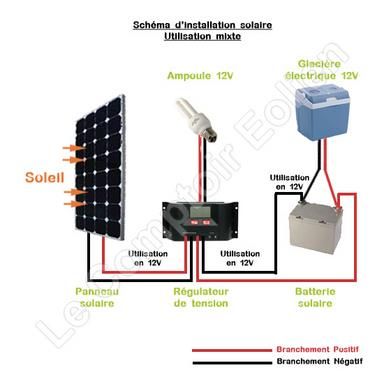

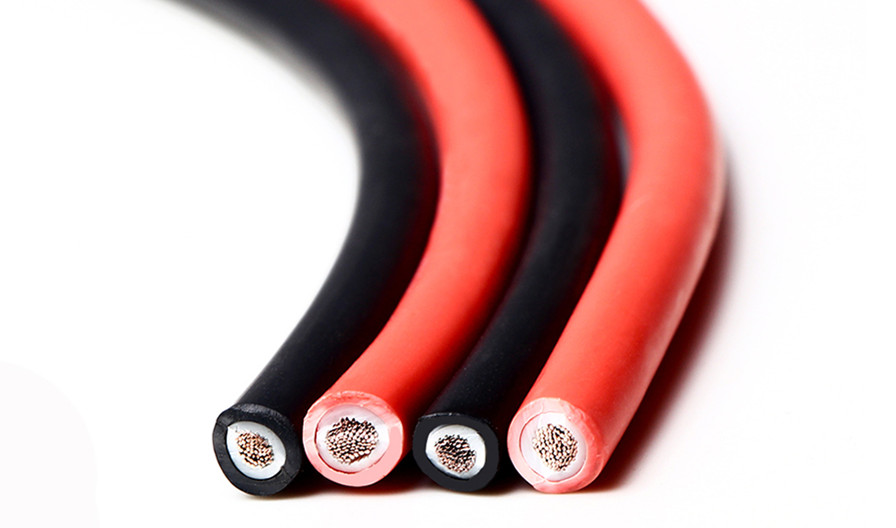

• Câbles Solaires : Les câbles utilisés sont souvent en cuivre multibrin étamé pour assurer une bonne conductivité et éviter les pertes d’énergie.
• Longueur et Section des Câbles : La longueur et la section doivent être choisies soigneusement pour éviter des surchauffes et garantir un rendement optimal.

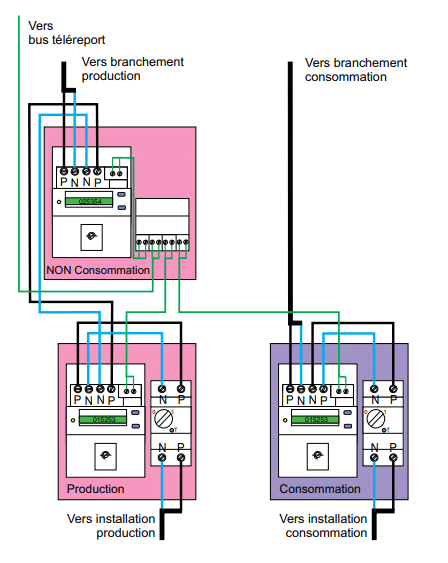

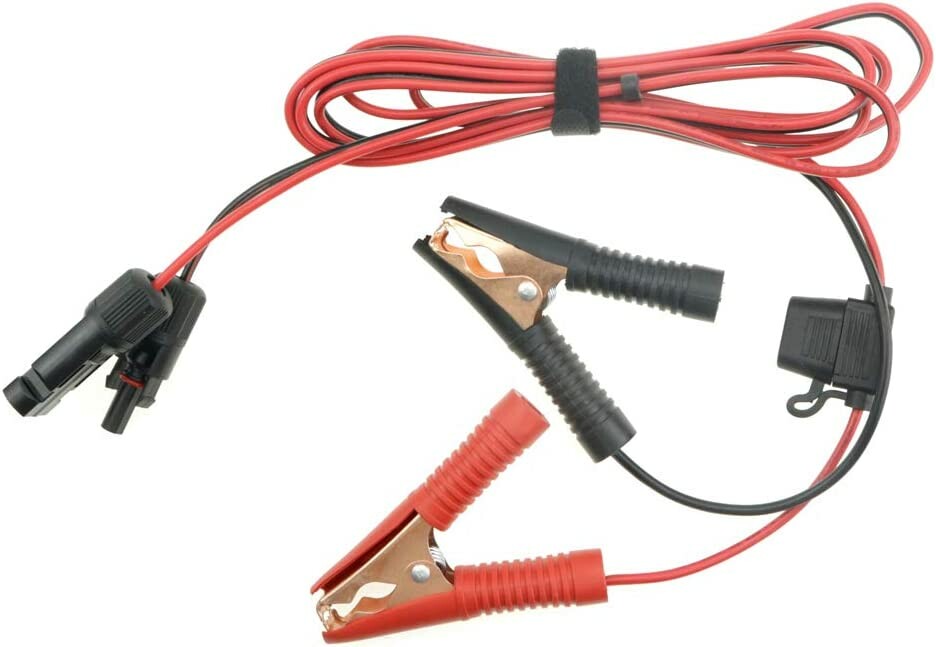

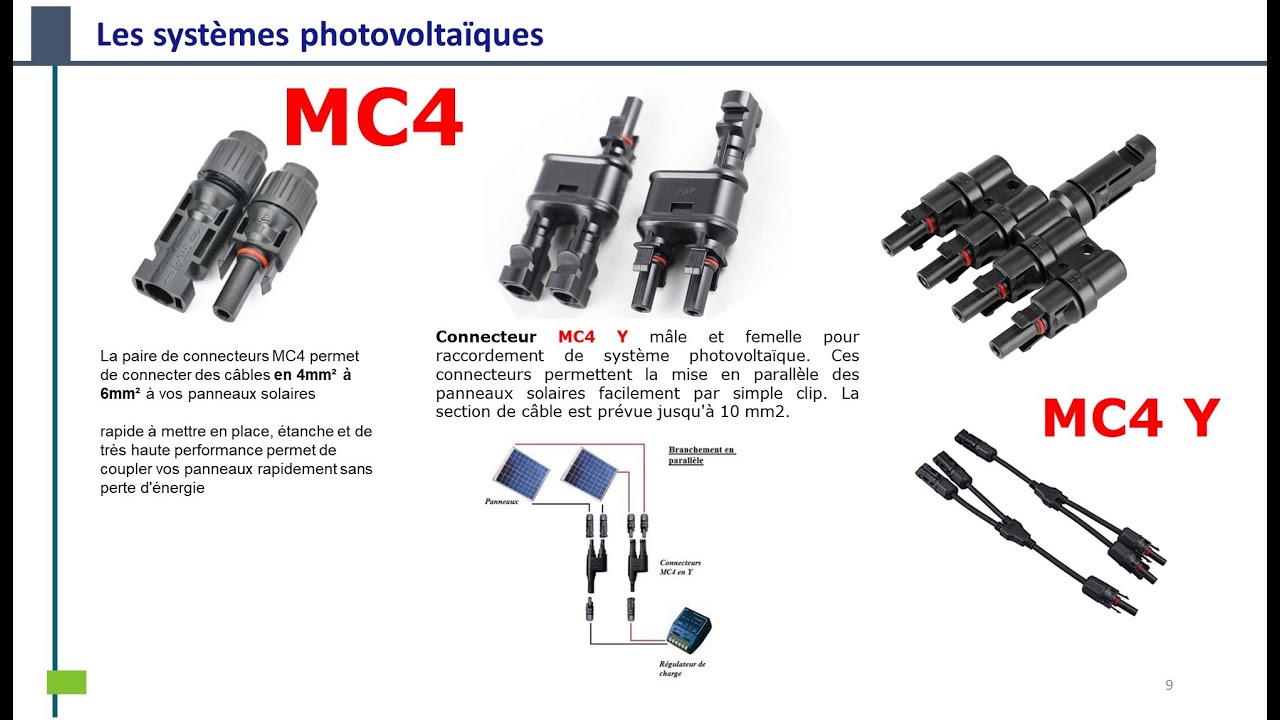

• Connecteurs : Les connecteurs, tels que les MC4, permettent d’assurer des connexions solides et étanches, essentielles pour la durabilité de l’installation.

Choisir les Bons Câbles pour Votre Installation

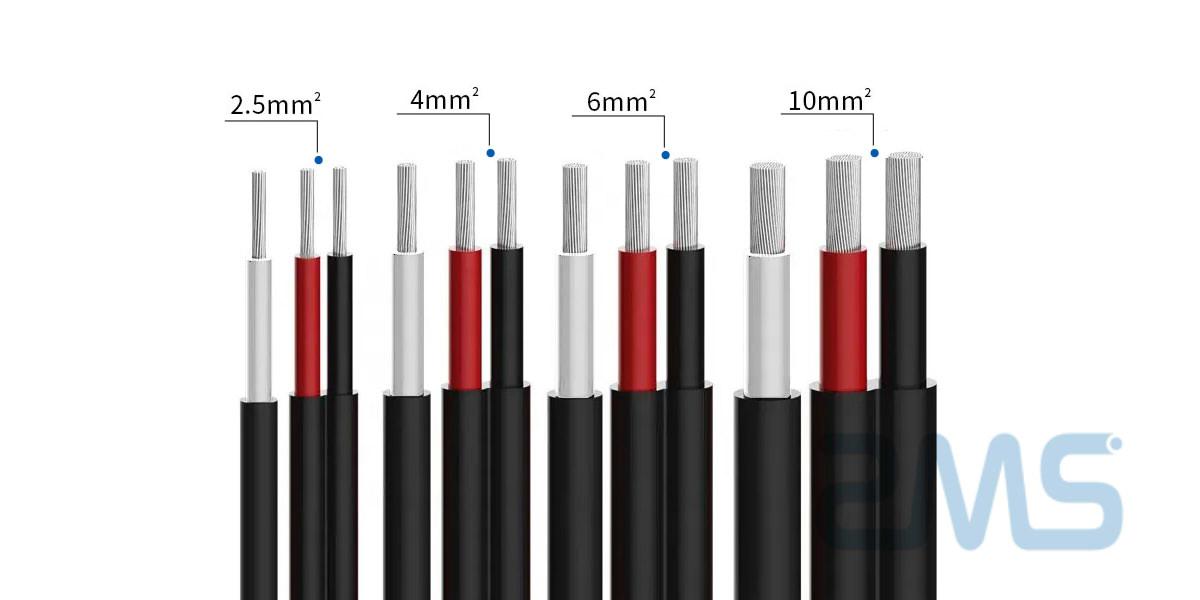

Le choix des câbles est un élément crucial dans la conception de votre installation solaire. En effet, un câble inadapté peut entraîner des pertes de puissance et réduire l’efficacité globale de votre système. Les câbles solaires doivent répondre à des normes spécifiques, notamment en termes de résistance aux UV et aux intempéries. La section standard d’un câble solaire est généralement comprise entre 4 et 6 mm², mais cela peut varier en fonction de la longueur de l’installation et de la puissance à transmettre.

Longueur des Câbles : Pourquoi C’est Important

La longueur des câbles joue un rôle significatif dans la performance de votre installation. Des câbles trop longs peuvent provoquer une chute de tension, réduisant ainsi la quantité d’énergie produite. Pour éviter cela, une bonne pratique consiste à minimiser la distance entre le panneau solaire et l’onduleur. En général, la longueur des câbles ne doit pas dépasser 50 mètres pour garder les pertes à un niveau acceptable (moins de 5%).

Comment Réaliser un Câblage Solaire: Guide Étape par Étape

Pour réaliser le câblage de vos panneaux solaires, suivez ces étapes simples :

1. Préparer les Matériaux : Rassemblez tous les matériaux nécessaires, y compris les câbles, les connecteurs, et les outils requis.
2. Déterminer le Schéma de Câblage : Choisissez entre un câblage en série ou en parallèle, selon vos besoins spécifiques.
3. Installer les Panneaux : Fixez les panneaux sur votre toiture, en veillant à respecter les distances et les angles optimaux.
4. Raccorder les Câbles : Effectuez les connexions selon le schéma choisi, en utilisant des connecteurs de qualité pour éviter les failles.
5. Vérifier les Connexions : Avant de mettre en marche votre installation, contrôle l’ensemble des connexions pour assurer leur solidité.

Câblage en Série ou en Parallèle

Le câblage en série est utilisé pour augmenter la tension du système en connectant chaque panneau à l’autre, tandis que le câblage en parallèle augmente l’intensité tout en maintenant la même tension. Le choix entre ces deux méthodes dépend uniquement de la configuration de votre toiture et de vos besoins énergétiques. Dans le cas d’une installation standard, une connexion en série est généralement recommandée pour maximiser l’efficacité et la simplicité de l’installation.

Intégration d’un Onduleur dans votre Système Solaire

L’onduleur est un élément clé de votre installation photovoltaïque, car il transforme le courant continu produit par les panneaux en courant alternatif, qui est utilisé dans les foyers. Il existe différents types d’onduleurs, notamment les onduleurs string, les micro-onduleurs et les onduleurs centralisés. La sélection de l’onduleur dépend de la taille de l’installation, du nombre de panneaux et de l’espace de toit disponible.

Choisir le Bon Onduleur

Le choix de l’onduleur doit être réfléchi car il impacte directement le rendement de votre système. Pour une installation domestique, un onduleur string est souvent suffisant et plus économique. En revanche, si votre toiture est ombragée ou si vous avez des panneaux orientés dans différentes directions, optez pour des micro-onduleurs qui optimiseront la performance individuelle de chaque panneau.

Réparez Vos Câbles : Conseils et Astuces

Il arrive parfois que les câbles solaires subissent des dommages en raison des intempéries ou d’une installation incorrecte. Un entretien régulier est donc recommandé pour prévenir d’éventuels problèmes. Si vous remarquez des signes d’usure, agissez immédiatement pour éviter des pertes d’énergie ou même un court-circuit. N’hésitez pas à faire appel à un professionnel pour tout type de réparation ou de remplacement de câbles, car cela garantira la sécurité et la durabilité de votre installation.

Conseils d’Entretien des Câbles Solaires

Effectuer des vérifications régulières des câbles solaires permet de s’assurer qu’ils demeurent en bon état. Inspectez visuellement les câbles pour détecter tout signe d’endommagement ou de corrosion. Par ailleurs, nettoyez les connecteurs pour garantir un contact optimal, et assurez-vous qu’aucune végétation ne gêne la production d’énergie.
