Le monde de l’énergie solaire connaît une transformation notable, rendant les installations photovoltaïques plus accessibles que jamais. Pour un technicien photovoltaïque, comme moi, la compréhension des systèmes de câblage est essentielle. D’autant plus que, avec la chute des coûts liés à ces installations, un nombre croissant de particuliers s’orientent vers l’autoconsommation énergétique. Cet article propose de plonger dans les détails du câblage des panneaux solaires, en fournissant des conseils pratiques, des astuces, et un accès à des ressources utiles telles que des fichiers PDF explicites.
Comprendre le Câblage des Panneaux Solaires
Le système de câblage des panneaux solaires implique plusieurs composants essentiels qui permettent de convertir et de transmettre l’électricité produite. Chaque détail compte, depuis le choix des câbles jusqu’à la configuration des systèmes en série ou en parallèle. Comprendre cette configuration est fondamental pour optimiser la production énergétique. Cette section explorera en détail chacun de ces éléments, y compris les schémas d’installation vitaux qui aident à illustrer les méthodes recommandées.
Les Composants Principaux du Câblage
Lors de l’installation d’un panneau solaire, les composants de câblage comprennent :
- Câbles photovoltaïques : Ils sont spécifiquement conçus pour résister aux intempéries et aux UV.
- Connecteurs MC4 : Utilisés pour connecter les panneaux solaires entre eux de manière sécurisée.
- Ondulateurs : Transforme le courant continu en courant alternatif.
Il est impératif d’étudier les notices de montage pour une installation réussie. Les erreurs dans le câblage peuvent entrainer des pertes d’énergie significatives ou même des incendies.
Configuration en Série vs. en Parallèle
Le câblage en série ou en parallèle présente différents avantages. En configuration série, la tension augmente tandis que le courant est constant. Cela peut être utile si on utilise un onduleur qui nécessite des tensions élevées. En revanche, le câblage parallèle maintient la tension constante mais augmente le courant, ce qui est bénéfique pour le stockage d’énergie dans des systèmes avec batteries.
Pour prendre une décision éclairée, il est crucial de considérer les besoins énergétiques spécifiques ainsi que les caractéristiques de l’équipement choisi. Des schémas détaillés, disponibles dans le guide pratique en PDF, peuvent aider à visualiser ces choix stratégiques.
Schémas d’installation et Ressources PDF
Les schémas d’installation PDF sont des outils précieux pour assurer une mise en place adéquate. Ces documents détaillent chaque élément et illustrent comment interconnecter les panneaux solaires. Vous pouvez accéder à des schémas d’installation complets à partir de cette ressource essentielle, qui offre un guide pas-à-pas sur l’installation de panneaux solaires.
Exemples de Diagrammes

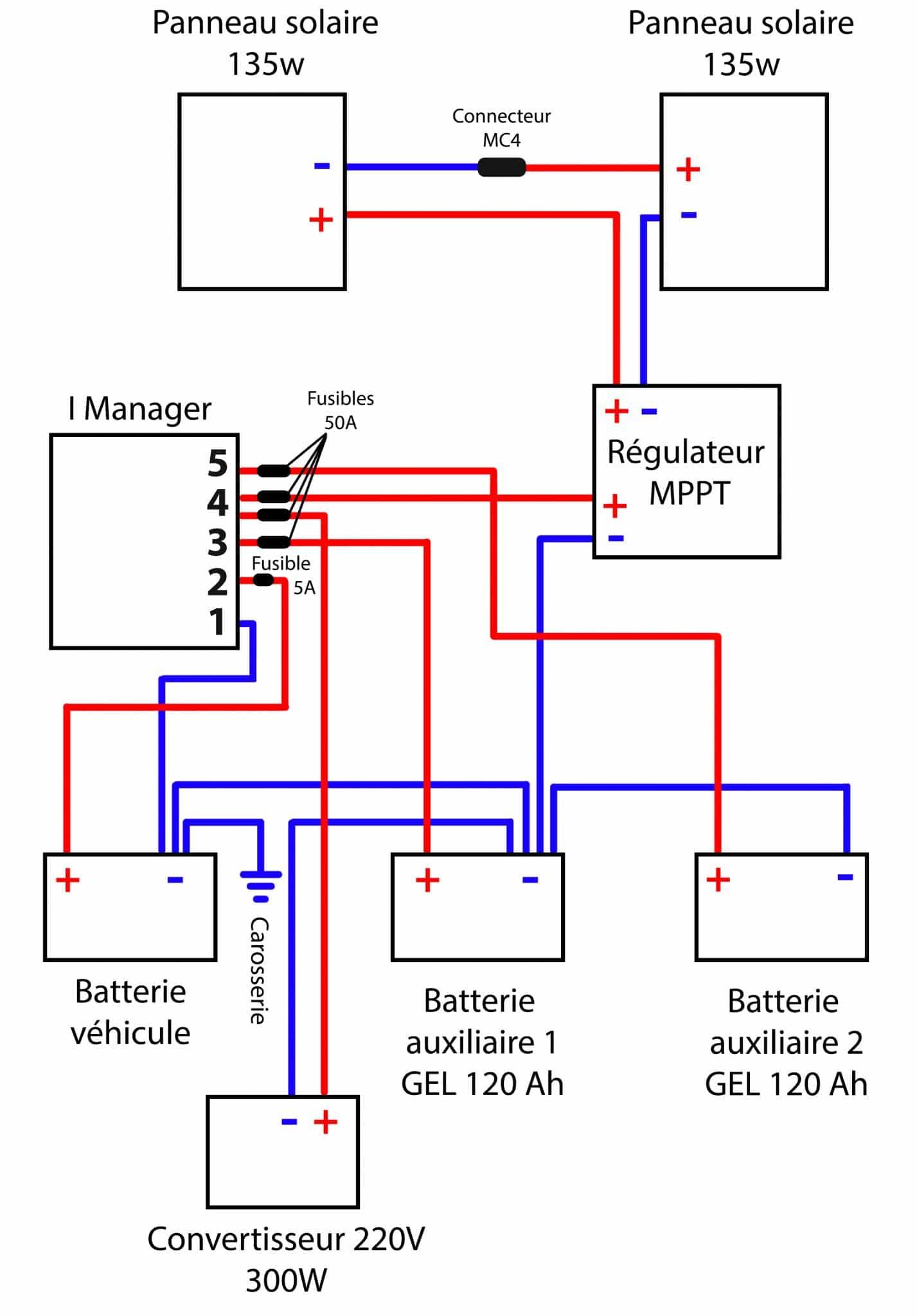

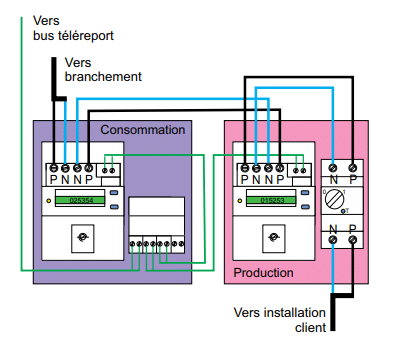

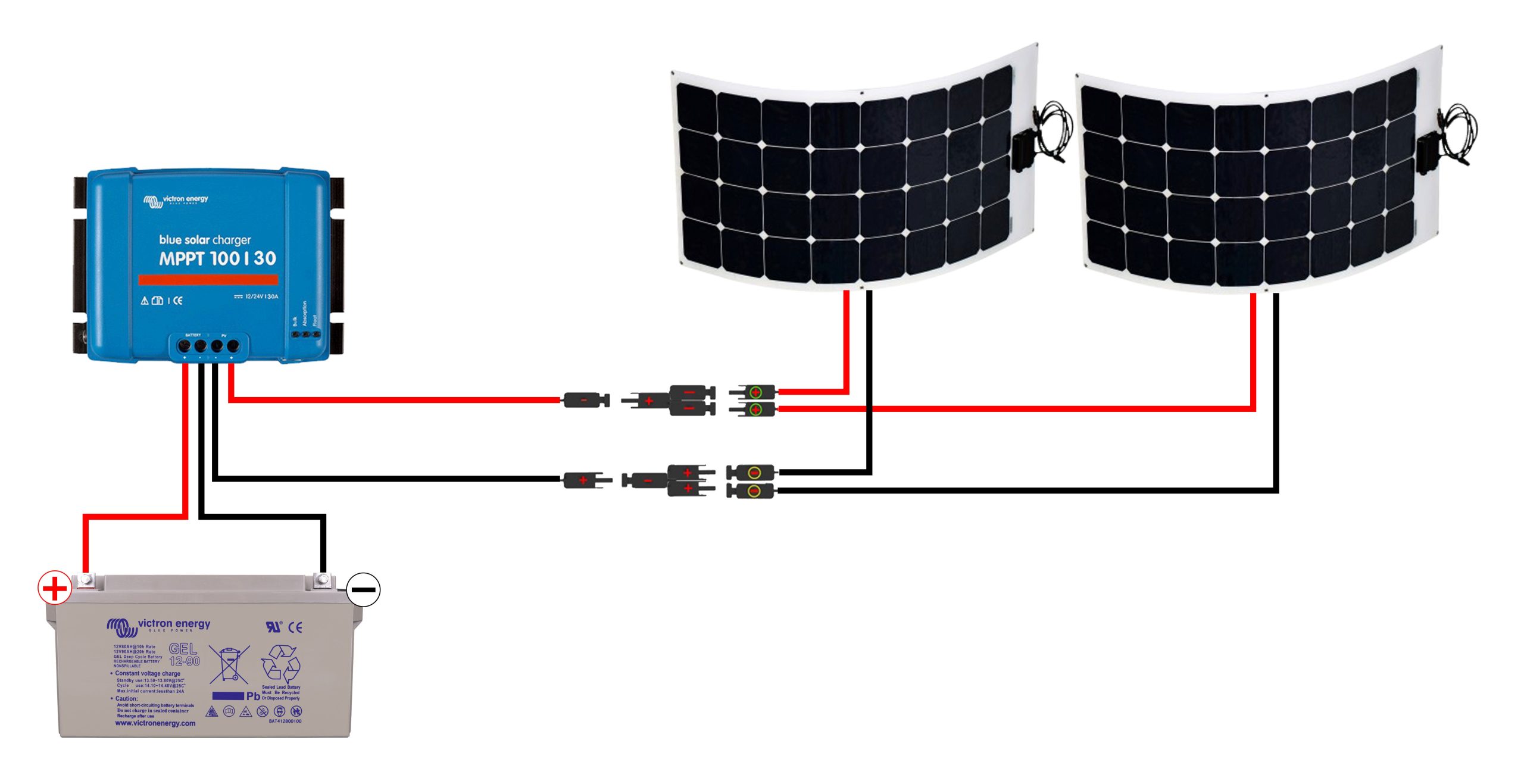

Voici quelques exemples de diagrammes utiles :
Éviter les Erreurs Courantes lors de l’Installation
Lorsque l’on aborde l’installation, il est fréquent de commettre certaines erreurs types. L’une des plus courantes est de mal dimensionner les câbles, ce qui peut provoquer une chute de tension. Un autre aspect clé est de ne pas tenir compte des contraintes d’accessibilité pour la maintenance future. Gardez à l’esprit que l’accès facile est essentiel pour les réparations et l’entretien régulier.
Préparation et Planification
Avant de commencer, une planification méticuleuse peut réduire considérablement les erreurs. Cela inclut la vérification des règlements locaux et l’obtention des permis nécessaires. Vous pouvez consulter des articles sur le sujet dans des ressources informatives.
Le Futur des Systèmes Photovoltaïques
L’avenir de l’énergie solaire est prometteur, surtout avec des innovations qui améliorent l’efficacité des panneaux et réduisent les coûts d’installation. Des systèmes avancés de suivi solaire optimisent également la production énergétique. Ces avancées nécessitent de comprendre les nouvelles fournitures disponibles, ainsi que les techniques de câblage à mettre en place.
Technologies Émergentes
Diverses technologies émergentes promettent d’améliorer la production d’énergie solaire, comme les panneaux solaires bifaciaux et les systèmes de stockage d’énergie. Les jeunes entreprises innovent également en matière de matériaux qui améliorent l’absorption de la lumière.
En restant informés des nouvelles tendances via des rapports tels que écologie.gouv.fr, vous pouvez anticiper l’évolution du marché et profiter de solutions adéquates.
